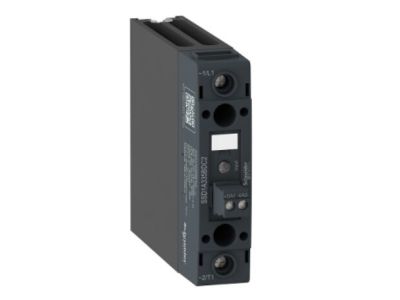

Przekaźnik SSR 1F 48-600Vac WY, 4-32Vdc 20A | SSD1A320BDC2 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy SSR 1F 48-600Vac WY o obciążalności 20A to niezawodne urządzenie do precyzyjnej kontroli obwodów zasilanych napięciem przemiennym 48-600V AC/DC. Sterowanie realizowane jest niskim napięciem stałym 4-32V DC, co umożliwia integrację z układami sterowania PLC, systemami automatyki oraz innymi niskonapięciowymi urządzeniami sterującymi. Przeznaczony do pracy w trudnych warunkach przemysłowych.

• Zakres napięcia zasilania 48-600V AC/DC: Szerokie spektrum napięć wejściowych pozwala na stosowanie w różnych instalacjach przemysłowych, od niskonapięciowych po wysokonapięciowe.
• Obciążalność 20A: Wysoka zdolność przełączania prądów roboczych – odpowiedni do sterowania silnikami, grzałkami, oświetleniem przemysłowym i innymi odbiornikami o średnim poborze mocy.
• Sterowanie 4-32V DC: Kompatybilny z układami automatyki przemysłowej, czujnikami i systemami PLC – eliminuje potrzebę stosowania separatorów galwanicznych.
• Przełączanie bezstykowe (półprzewodnikowe): Brak ruchomych styków mechanicznych gwarantuje długą żywotność, odporność na wibracje i eliminację iskrzenia.
• Typ 1F (jeden fazowy): Przeznaczony do sterowania pojedynczym obwodem fazowym – idealny dla układów jednofazowych.

Zgodność z Normami

Przekaźnik SSR spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń niskonapięciowych oraz kompatybilności elektromagnetycznej. Odpowiedni do stosowania w instalacjach przemysłowych zgodnych z normami IEC 60947-4-3 i UL 508.

Zastosowanie

Przekaźnik półprzewodnikowy SSR 1F 48-600Vac WY to wszechstronne rozwiązanie do precyzyjnej kontroli obwodów w różnych gałęziach przemysłu.

• Sterowanie oświetleniem przemysłowym (lampy sodowe, LED, halogeny) z możliwością ściemniania.
• Regulacja mocy grzałek, pieców i innych odbiorników rezystancyjnych.
• Sterowanie silnikami jednofazowymi w układach wentylacji, pompach i napędach.
• Zastosowanie w systemach automatyki przemysłowej jako element wykonawczy w układach sterowania PLC.
• Precyzyjne sterowanie obwodami grzewczymi w procesach technologicznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed montażem należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik należy zamontować na szynie DIN (opcjonalnie na płycie montażowej) z zachowaniem odpowiednich odstępów izolacyjnych. Przewody zasilające i sterujące powinny być dobrane zgodnie z obciążalnością prądową i przekrojem. W przypadku stosowania w środowiskach wilgotnych lub zapylonych należy dodatkowo zabezpieczyć urządzenie obudową odpowiedniej klasy ochronności. Podczas podłączania zwrócić uwagę na poprawną polaryzację napięcia sterującego.

FAQ

• Czy przekaźnik SSR wymaga stosowania radiatorów chłodzących? Tak, przy pracy z maksymalnym obciążeniem prądowym 20A zalecane jest montowanie radiatora, aby zapewnić odpowiednie odprowadzanie ciepła i wydłużyć żywotność urządzenia.
• Jaka jest maksymalna częstotliwość przełączania? Dane produktu nie precyzują maksymalnej częstotliwości przełączania. W praktyce półprzewodnikowe SSR mogą pracować z częstotliwościami dochodzącymi do kilkuset Hz.
• Czy przekaźnik posiada wbudowaną diodę LED sygnalizującą stan załączenia? Stan załączenia nie został określony w danych produktu. W przypadku potrzeby sygnalizacji zaleca się stosowanie zewnętrznych wskaźników lub systemów monitorowania.
