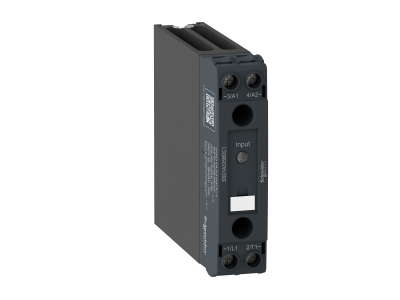

Przekaźnik SSR 1F 48-600Vac WY, 4-32Vdc 20A | SSD1A320BDC1 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik SSR (Solid State Relay) 1-fazowy 48-600V AC o obciążalności 20A to bezstykowe urządzenie do precyzyjnego sterowania obwodami zasilania. Pracuje z sygnałem sterującym 4-32V DC, co umożliwia współpracę z układami sterowania PLC, mikrokontrolerami i innymi układami niskonapięciowymi. Charakteryzuje się cichą pracą, wysoką trwałością mechaniczną i odpornością na zakłócenia elektromagnetyczne.

• Zakres napięcia zasilania 48-600V AC: Szeroki zakres napięć zasilających pozwala na stosowanie w różnych instalacjach przemysłowych i budowlanych.
• Obciążalność 20A: Przeznaczony do sterowania obciążeniami rezystancyjnymi (np. grzejniki, oświetlenie) oraz indukcyjnymi (np. silniki, cewki styczników).
• Sygnał sterujący 4-32V DC: Kompatybilny z większością układów sterowania, eliminuje potrzebę stosowania separatorów galwanicznych.
• Bezzwierciowa konstrukcja SSR: Brak ruchomych styków mechanicznych gwarantuje długą żywotność, eliminuje iskrzenie i zakłócenia radiowe.
• Cicha praca i niewielkie wymiary: Idealny do zastosowań wymagających niskiego poziomu hałasu i kompaktowej budowy.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada znak CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przekaźnik SSR 1-fazowy 48-600V AC, 20A znajduje szerokie zastosowanie w automatyzacji przemysłowej, systemach sterowania i zasilania.

• Sterowanie oświetleniem przemysłowym i reklamowym.
• Regulacja mocy grzejników, pieców lub innych odbiorników rezystancyjnych.
• Zasilanie silników, pomp i innych odbiorników indukcyjnych w układach automatyki.
• Zastosowania wymagające wysokiej niezawodności i długiej żywotności w sterowaniu obwodami mocy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik należy montować na odpowiednio dobranej powierzchni chłodzącej (radiatorze) w zależności od obciążenia i warunków pracy – sprawdź dokumentację producenta w zakresie doboru chłodzenia. Zaciski zasilające i sterujące dokręcać z zalecanym momentem siłowym. Chronić urządzenie przed wilgocią i zanieczyszczeniami.

FAQ

• Czy przekaźnik SSR nadaje się do sterowania obciążeniami indukcyjnymi? Tak, urządzenie obsługuje zarówno obciążenia rezystancyjne, jak i indukcyjne, jednak wymaga odpowiedniego doboru chłodzenia ze względu na wyższe straty mocy przy pracy z odbiornikami indukcyjnymi.
• Jakie są zalecane warunki pracy przekaźnika? Maksymalna temperatura otoczenia wynosi 40°C, wilgotność względna do 85%. Unikać montażu w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub źródeł ciepła.
• Czy przekaźnik wymaga zewnętrznego radiatora? Tak, w zależności od obciążenia i warunków pracy należy zastosować radiator. Dla obciążenia 20A przy napięciu 230V AC zalecane jest stosowanie radiatora o powierzchni co najmniej 100 cm².
