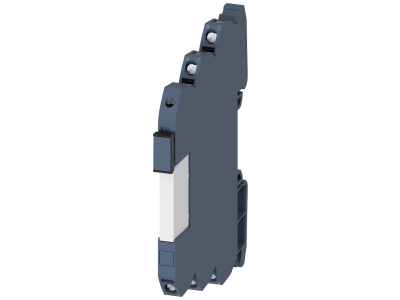

Przekaźnik sprzęgający z przekaźnikiem wtykowym, styk 1 O 230VACDC, przył. śrubowe 6,2mm (opak 5szt) | 3RQ3118-1AF00 Siemens

Opis i Kluczowe Cechy

Przekaźnik sprzęgający z przekaźnikiem wtykowym to urządzenie przeznaczone do separacji elektrycznej, wzmacniania oraz adaptacji sygnałów pomiędzy sterownikami a urządzeniami peryferyjnymi. Charakteryzuje się zwartą budową i wąskim profilem, co ułatwia montaż w ograniczonej przestrzeni sterowników i szaf rozdzielczych. Stałe mostkowanie wszystkich potencjałów przyspiesza i upraszcza proces okablowania.

• Styk 1 O 230VACDC: Pewna separacja sygnałów w układach 230V AC i DC, zapewniająca kompatybilność z szeroką gamą urządzeń sterujących i wykonawczych.
• Przyłącze śrubowe 6,2mm: Trwała i niezawodna metoda połączenia, umożliwiająca szybki montaż nawet w trudno dostępnych miejscach.
• Przekaźnik wtykowy: Ułatwia wymianę i serwisowanie bez konieczności demontażu całego układu – wystarczy odłączyć moduł i wymienić go na nowy.
• Zwarta i wąska konstrukcja: Optymalne wykorzystanie miejsca w szafach sterowniczych i rozdzielniach, nawet przy dużym zagęszczeniu aparatury.
• Pakiet 5 sztuk: Ekonomiczne rozwiązanie dla większych instalacji, pozwalające na zapasowe moduły w systemie sterowania.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Zostało zaprojektowane zgodnie z dyrektywami Unii Europejskiej oraz posiada deklarację zgodności CE.

Zastosowanie

Przekaźnik sprzęgający znajduje zastosowanie w układach automatyki przemysłowej, sterowania maszynami oraz systemach budynkowych, gdzie wymagana jest separacja sygnałów i wzmacnianie obwodów.

• Separacja sygnałów pomiędzy sterownikiem PLC a urządzeniami wykonawczymi (np. styczniki, elektrozawory).
• Adaptacja sygnałów niskonapięciowych do poziomu 230V w systemach sterowania.
• Wzmacnianie sygnałów w instalacjach z dużymi odległościami między elementami układu.
• Zastosowanie w szafach sterowniczych przy ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekaźnik montować w dedykowanych gniazdach wtykowych lub na szynie DIN, stosując odpowiednie akcesoria mocujące. Przyłącza śrubowe zacisnąć z wymaganym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu sprawdzić poprawność połączeń i wykonanie testów funkcjonalnych układu.

FAQ

• Czy przekaźnik obsługuje zarówno napięcie AC, jak i DC? Tak, styk 1 O 230VACDC pracuje zarówno z napięciem przemiennym 230V AC, jak i stałym 230V DC, co zapewnia szerokie możliwości zastosowania.
• Jakie są zalety zastosowania przekaźnika wtykowego? Ułatwia wymianę i serwisowanie – w przypadku awarii wystarczy wymienić moduł bez konieczności demontażu całego układu. Pozwala także na szybkie testowanie różnych konfiguracji.
• Czy urządzenie nadaje się do montażu na szynie DIN? Tak, zwarta konstrukcja umożliwia montaż na szynie DIN przy użyciu odpowiednich adapterów lub elementów mocujących dostępnych w wyposażeniu dodatkowym.
