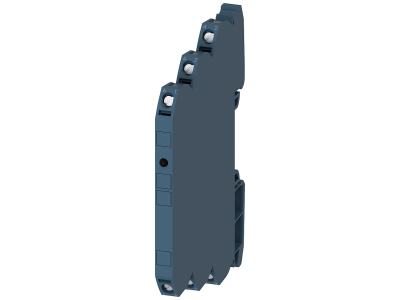

Przekaźnik sprzegający wyjściowy, opto-przekaźnik, 1NO, 24VDC, wyj.: 30V DC/2A, 6,2mm, ochr. zwarc. | 3RQ3052-1SM30 Siemens

Opis i Kluczowe Cechy

Przekaźnik sprzęgający wyjściowy w wersji opto-przekaźnika to kompaktowe urządzenie o szerokości 6,2 mm, przeznaczone do separacji elektrycznej, wzmacniania i adaptacji sygnałów pomiędzy sterownikiem a urządzeniami peryferyjnymi. Zaprojektowany do pracy z napięciem zasilania 24 VDC, oferuje wyjście półprzewodnikowe o parametrach 30 V DC/2 A z zabezpieczeniem przeciwzwarciowym.

• Opto-przekaźnikowy układ wyjściowy: Bezstykowa separacja sygnałów, co eliminuje zużycie mechaniczne i wydłuża żywotność urządzenia w porównaniu do tradycyjnych przekaźników elektromechanicznych.
• Zabezpieczenie przeciwzwarciowe: Ochrona wyjścia przed uszkodzeniami spowodowanymi zwarciami, zwiększająca niezawodność instalacji.

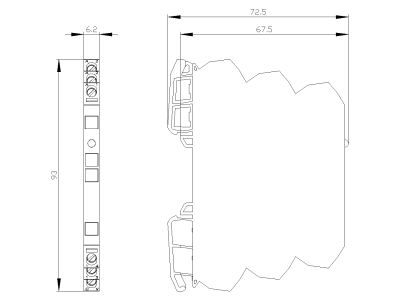

• Szerokość 6,2 mm: Kompaktowa konstrukcja umożliwia montaż w gęsto upakowanych szafach rozdzielczych i modułowych systemach sterowania.
• Stałe mostkowanie potencjałów: Ułatwione okablowanie i szybki montaż dzięki zintegrowanemu systemowi łączącemu wszystkie potencjały.
• Powierzchnie do opisu: Możliwość identyfikacji zacisków i urządzenia, co ułatwia konserwację i modernizację instalacji.

Zgodność z Normami

Urządzenie spełnia wymogi dyrektyw Unii Europejskiej i posiada oznakowanie CE. Projektowane zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej i sterowniczej.

Zastosowanie

Przekaźnik sprzęgający wyjściowy znajduje zastosowanie w instalacjach automatyki przemysłowej, systemach sterowania oraz układach sygnalizacji, gdzie wymagana jest separacja galwaniczna i odpowiednie dopasowanie sygnałów.

• Separacja sygnałów między sterownikiem PLC a napędami, czujnikami lub innymi urządzeniami peryferyjnymi o różnych poziomach napięć.
• Wzmacnianie sygnałów w układach zdalnego sterowania i monitoringu.
• Zastępowanie tradycyjnych przekaźników elektromechanicznych w aplikacjach wymagających wysokiej niezawodności i długiej żywotności.
• Montaż w szafach sterowniczych i modułowych systemach rozdzielczych o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik mocować w odpowiedniej obudowie lub szynie DIN, dbając o prawidłowe podłączenie napięcia zasilania 24 VDC i sygnałów wyjściowych. Należy przestrzegać zalecanego momentu dokręcania zacisków (patrz dokumentacja techniczna). Unikać zakłóceń elektromagnetycznych poprzez zachowanie odpowiednich odstępów od źródeł zakłóceń.

FAQ

• Czy przekaźnik może być stosowany w środowisku o wysokiej wilgotności? Stopień ochrony i klasa izolacji nie zostały określone w danych produktu. Zaleca się stosowanie w suchych i czystych środowiskach wewnętrznych.
• Jakie jest maksymalne napięcie wyjściowe? Maksymalne napięcie wyjściowe wynosi 30 V DC – zgodnie z parametrami technicznymi.
• Czy urządzenie posiada styk złocony? Dane nie potwierdzają obecności styków złoconych ani utwardzanych – zaleca się weryfikację w dokumentacji producenta.
