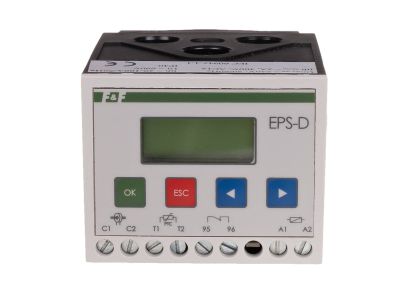

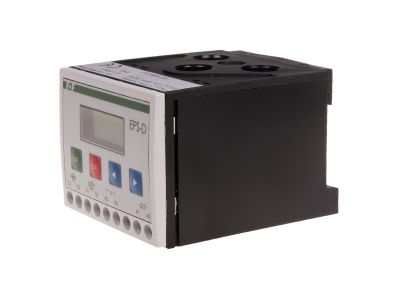

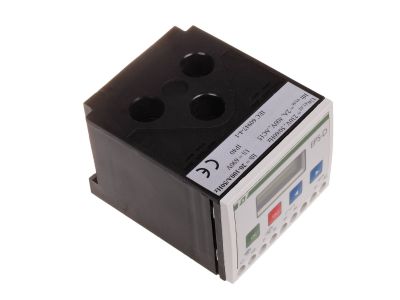

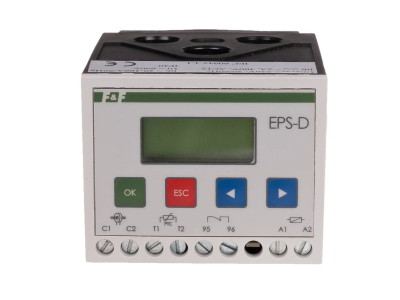

Przekaźnik silnikowy mikroprocesorowy EPS-D-5A 0-5A | EPS-D-5A F&F

Opis i Kluczowe Cechy

Mikroprocesorowy przekaźnik silnikowy EPS-D-5A o prądzie znamionowym 5 A i napięciu znamionowym 230 V służy do zabezpieczania elektrycznych silników trójfazowych. Dzięki mikroprocesorowemu układowi pomiarowemu zapewnia precyzyjną ochronę przed przeciążeniem, zanikiem faz i asymetrią. Urządzenie montowane jest na szynie TH-35, co ułatwia instalację w rozdzielnicach.

• Prąd znamionowy In = 5 A: umożliwia bezpośrednie zabezpieczenie silników o prądzie roboczym do 5 A; dla silników o większej mocy stosuje się zewnętrzne przekładniki prądowe.
• Napięcie znamionowe Un = 230 V: zasilanie przekaźnika dostosowane do standardowych sieci 230 V AC.
• Zakres nastawy prądu 0÷1×In: płynna regulacja od 0 do 100% prądu znamionowego (0–5 A) pozwala precyzyjnie dopasować próg zadziałania do rzeczywistego obciążenia silnika.
• Mikroprocesorowy układ sterujący: gwarantuje dokładny pomiar prądu i szybką reakcję na stany awaryjne, co zwiększa niezawodność ochrony w porównaniu z tradycyjnymi przekaźnikami termicznymi.
• Montaż na szynie TH-35: zgodny z standardem DIN, umożliwia szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przekaźnik został zaprojektowany zgodnie z dyrektywami dotyczącymi bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik silnikowy EPS-D-5A przeznaczony jest do zabezpieczania silników trójfazowych w instalacjach przemysłowych, komercyjnych i infrastrukturalnych, szczególnie w odpowiedzialnych zastosowaniach wymagających niezawodnej ochrony.

• Ochrona pomp, hydroforów, wentylatorów i kompresorów.
• Zabezpieczanie silników w windach, transporterach i podnośnikach.
• Stosowanie w wirówkach, podajnikach i innych maszynach z napędem elektrycznym.
• Możliwość pracy z silnikami o prądzie znamionowym powyżej 100 A przy użyciu zewnętrznych przekładników prądowych (np. dla silników >55 kW).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH-35. Przekrój przewodów należy dobrać do prądu znamionowego silnika i obciążeń. Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia należy stosować zgodnie z dokumentacją producenta.

FAQ

• Jaki jest zakres regulacji prądu w przekaźniku EPS-D-5A? Zakres nastawy wynosi od 0 do 100% prądu znamionowego, czyli od 0 do 5 A. Pozwala to precyzyjnie ustawić próg zadziałania dla chronionego silnika.
• Czy mogę zastosować EPS-D-5A do silnika o prądzie znamionowym większym niż 5 A? Tak, dla silników o prądzie powyżej 100 A (np. silniki >55 kW) należy użyć modelu EPS-D-5A wraz z zewnętrznymi przekładnikami prądowymi.
• Jakie jest napięcie zasilania przekaźnika? Przekaźnik zasilany jest napięciem znamionowym 230 V AC (Un). Nie wymaga dodatkowego zasilacza.
