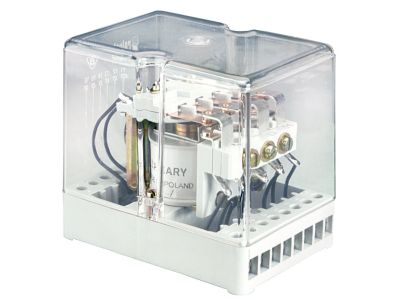

Przekaźnik RUO400-3014-28-1220 | 862879 Relpol

Alternatywny kod produktu: RUO400-3014-28-1220

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RUO400-3014-28-1220 to kompaktowe urządzenie przemysłowe z opóźnionym powrotem, zaprojektowane do sterowania obwodami elektrycznymi w aplikacjach wymagających precyzyjnego opóźnienia. Wyposażony w cztery zestyki przełączne, obsługuje obciążenia AC1 do 5 A przy 400 V oraz DC1 do 5 A przy 24 V. Stabilne napięcie zasilania DC 220 V gwarantuje niezawodną pracę w systemach automatyki i zabezpieczeń.

• 4 zestyki przełączne (4P): Umożliwiają elastyczne sterowanie wieloma obwodami w jednym urządzeniu – idealne do złożonych układów sterowania.
• Opóźniony powrót: Zapewnia kontrolowane opóźnienie w powrocie styków do stanu spoczynkowego, co jest kluczowe w układach czasowych i zabezpieczeniach.
• Obciążenie AC1 5 A / 400 V i DC1 5 A / 24 V: Wysoka zdolność łączeniowa pozwala na sterowanie szerokim zakresem odbiorników, od styczników po układy sygnalizacyjne.
• Napięcie zasilania DC 220 V: Uniwersalne napięcie zasilania, kompatybilne z większością przemysłowych systemów sterowania.
• Montaż na płycie z dwoma wkrętami M4: Stabilne mocowanie na szynie DIN lub płycie montażowej, zapewniające pewne i trwałe połączenie.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Przekaźnik RUO400-3014-28-1220 znajduje zastosowanie w systemach automatyki, zabezpieczeń i sterowania, gdzie wymagane jest precyzyjne opóźnienie w powrocie styków.

• Układy czasowe w maszynach przemysłowych – sterowanie sekwencjami pracy.
• Systemy zabezpieczeń i awaryjnego wyłączania – opóźniony powrót styków zapobiega niekontrolowanym restartom.
• Sterowanie oświetleniem i sygnalizacją – elastyczne opóźnienie w wyłączaniu obwodów.
• Układy automatyki budynkowej – sterowanie wentylacją, ogrzewaniem lub klimatyzacją z opóźnieniem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik montować na szynie DIN lub płycie montażowej, mocując go dwoma wkrętami M4. Zaciski śrubowe umożliwiają podłączenie przewodów o odpowiednim przekroju zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i brak zwarć. Urządzenie przeznaczone do pracy w suchych, wewnętrznych pomieszczeniach.

FAQ

• Jaki jest materiał styków w przekaźniku? Styki wykonane są z AgSnO2 (srebro-cyna-tlenek), co zapewnia wysoką odporność na zużycie i dobrą przewodność elektryczną w długim okresie eksploatacji.
• Czy przekaźnik posiada zabezpieczenie przed zwarciem? Przekaźnik nie posiada wbudowanego zabezpieczenia zwarciowego – ochronę należy zapewnić poprzez odpowiednie zabezpieczenia obwodu zasilającego (np. bezpieczniki topikowe lub wyłączniki nadprądowe).
• Jakie jest średnie żywotność mechaniczną i elektryczną przekaźnika? Dokładna żywotność nie została podana w danych produktu. Zależy ona od warunków pracy, częstotliwości łączeń i rodzaju obciążenia. W standardowych warunkach przemysłowych żywotność mechaniczna wynosi zazwyczaj powyżej 10 milionów cykli, a elektryczna – miliony cykli przy obciążeniu znamionowym.
