Przekaźnik RTOX-10 24-220VAC | 609-000-00-021 Schneider Electric

Opis i Kluczowe Cechy

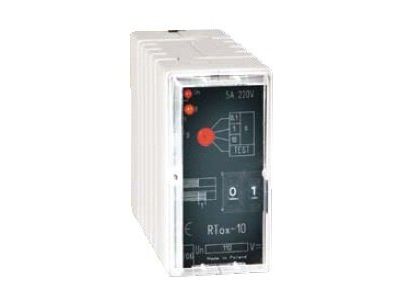

Przekaźnik RTOX-10 (symbol 609-000-00-021) to uniwersalne urządzenie sterujące przeznaczone do pracy w obwodach prądu przemiennego. Jego najważniejszym parametrem jest szeroki zakres napięcia cewki 24–220 V AC, który umożliwia bezpośrednie zasilanie z różnych źródeł – od instalacji niskonapięciowych 24 V po standardowe 230 V – bez konieczności stosowania dodatkowych przetwornic. Dzięki temu przekaźnik sprawdza się w wielu aplikacjach automatyki, upraszczając dobór i montaż.

• Zakres napięcia cewki 24–220 V AC: kompatybilność z różnymi systemami sterowania – od 24 V po 230 V – eliminuje potrzebę wymiany modułów przy zmianie napięcia zasilania.
• Uniwersalna konstrukcja: przystosowana do pracy w instalacjach zarówno przemysłowych, jak i budynkowych, co zwiększa elastyczność projektowania układów sterowania.
• Łatwy montaż na szynie DIN TH35: standardowe mocowanie typowe dla aparatury modułowej, skracające czas instalacji w rozdzielnicach i szafach sterowniczych.
• Niezawodne przełączanie sygnałów sterujących: dedykowany do obwodów pomocniczych, takich jak sterowanie stycznikami, przekaźnikami mocy czy wejściami PLC.

Zgodność z Normami

Przekaźnik RTOX-10 spełnia wymogi europejskich norm bezpieczeństwa i posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz niskiego napięcia. Montaż i eksploatacja zgodnie z przeznaczeniem gwarantują bezpieczną pracę w systemach automatyki.

Zastosowanie

Przekaźnik RTOX-10 znajduje zastosowanie w systemach sterowania, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych prądu przemiennego. Dzięki szerokiemu zakresowi napięcia cewki sprawdza się w instalacjach o różnym standardzie zasilania.

• Sterowanie oświetleniem i odbiornikami w inteligentnych instalacjach budynkowych.
• Generowanie impulsów sterujących do styczników, przekaźników mocy oraz wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy urządzeń w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka HVAC, systemów zarządzania energią i prostych układów alarmowych.

Wskazówki Montażowe

Montaż przekaźnika RTOX-10 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnej z normą PN-EN 60715). Przekroje przewodów należy dobrać zgodnie z obciążeniem prądowym – w przypadku braku danych w dokumentacji producenta stosować zasady ogólne. Moment dokręcania zacisków – według specyfikacji producenta. Przed podłączeniem upewnić się, że napięcie zasilania cewki mieści się w deklarowanym zakresie 24–220 V AC.

FAQ

• Jakie napięcie cewki obsługuje przekaźnik? Zakres napięcia cewki wynosi 24–220 V AC. Oznacza to, że przekaźnik może być zasilany zarówno z instalacji niskonapięciowej 24 V, jak i standardowej 230 V – bez ryzyka uszkodzenia uzwojenia.
• Jaki jest stopień ochrony tego przekaźnika? W dostępnych danych producenta nie podano konkretnego stopnia IP. W standardowej aparaturze modułowej montowanej w rozdzielnicach przyjmuje się IP20, jednak w celu uzyskania pewnych informacji zalecamy sprawdzenie pełnej dokumentacji technicznej produktu.
• Czy przekaźnik ma podświetlenie? W posiadanych materiałach nie ma informacji o podświetleniu cewki lub styku. W razie potrzeby prosimy o kontakt z producentem lub dystrybutorem.
