Przekaźnik RPB-1P-A230 | 864384 Relpol

Alternatywny kod produktu: RPB-1P-A230

Opis i Kluczowe Cechy

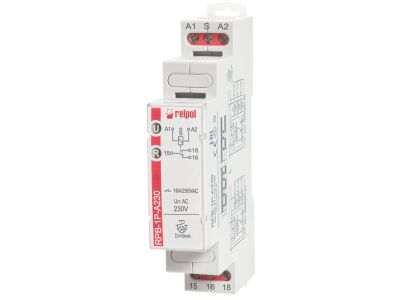

Przekaźnik impulsowy RPB-1P-A230 (symbol 864384) to kompaktowe urządzenie w obudowie modułowej o szerokości 17,5 mm, zaprojektowane do sterowania obwodami elektrycznymi metodą impulsową (włącz/wyłącz). Znamionowe napięcie wejściowe 230V AC (50/60 Hz) oraz zestyki 1P (przełączny) o obciążalności 16 A czynią go uniwersalnym rozwiązaniem w instalacjach domowych i przemysłowych. Materiał styków AgSnO₂ gwarantuje wysoką trwałość i niezawodność nawet przy częstym przełączaniu.

• Sterowanie impulsowe (bistabilne): Zapewnia stabilną pracę w trybie włącz/wyłącz bez konieczności ciągłego zasilania cewki – energooszczędne i odporne na zaniki napięcia.
• Zestyki 1P (przełączny): Umożliwiają bezpośrednie sterowanie jednym obwodem lub przełączanie między dwoma stanami (np. światło ON/OFF).
• Obciążalność 16 A: Wysoka zdolność przełączania dla typowych obwodów oświetleniowych, grzewczych czy wentylacyjnych.
• Materiał styków AgSnO₂: Odporność na zużycie i zwarcia, długa żywotność (>100 000 cykli) nawet przy obciążeniach indukcyjnych.
• Szerokość 17,5 mm: Kompaktowa obudowa modułowa, idealna do montażu w rozdzielnicach na szynie DIN.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające parametry elektryczne.

Zastosowanie

Przekaźnik impulsowy RPB-1P-A230 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie obwodami elektrycznymi za pomocą krótkich impulsów sterujących.

• Sterowanie oświetleniem (np. przyciski chwilowe w korytarzach, klatkach schodowych).
• Zasilanie obwodów grzewczych lub wentylacyjnych z możliwością zdalnego włączania/wyłączania.
• Automatyzacja instalacji budynkowych (np. sterowanie roletami, bramami).
• Zastosowania przemysłowe do przełączania obwodów sygnalizacyjnych lub sterowania maszyn.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przekaźnik montować na szynie DIN w rozdzielnicy. Złącza wejściowe i wyjściowe podłączać zgodnie z oznaczeniami na obudowie, dbając o odpowiednie dokręcenie śrub. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążalności (min. 1,5 mm² dla 16 A). Po montażu przeprowadzić test funkcjonalny przed włączeniem zasilania głównego.

FAQ

• Czy przekaźnik wymaga stałego zasilania? Nie – dzięki bistabilnej konstrukcji cewka nie jest zasilana w stanie spoczynku, co oszczędza energię i zwiększa trwałość urządzenia.
• Jakie jest maksymalne obciążenie styku? Zestyki 1P wytrzymują obciążenie ciągłe 16 A przy napięciu 250V AC/30V DC. Dla obciążeń indukcyjnych zaleca się stosowanie obciążenia 10 A.
• Czy przekaźnik nadaje się do sterowania silnikami? Tak, ale wyłącznie przy niewielkich mocach (np. wentylatory, pompy) ze względu na ograniczoną obciążalność styku 16 A.
