Przekaźnik różnicowo-prądowy do DPX | 026088 Legrand

Opis i Kluczowe Cechy

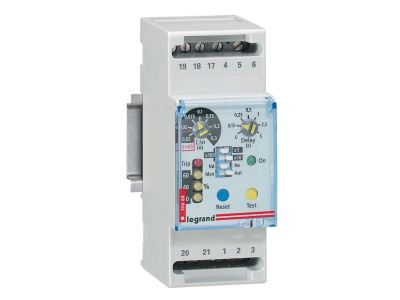

Przekaźnik różnicowo-prądowy o symbolu 026088 przeznaczony do współpracy z wyłącznikami DPX3 lub rozłącznikami DPX3-I wyposażonymi w wyzwalacz wzrostowy lub podnapięciowy. Urządzenie wykrywa prądy zakłóceniowe i przekazuje sygnał wyzwolenia do wyłącznika/rozłącznika. Szerokość 2 moduły (35 mm) ułatwia zabudowę w rozdzielnicy na szynie TH35. Regulacja prądu różnicowego IΔn w szerokim zakresie (do 30 A w zależności od przekładnika) oraz regulacja czasu zadziałania (0–5 s) pozwalają na precyzyjne dostosowanie do wymagań instalacji.

• Szeroki zakres regulacji IΔn: od 0,03 A do 30 A (w zależności od użytego przekładnika) umożliwia selektywną ochronę różnicowoprądową w różnych konfiguracjach obwodów.
• Regulacja czasu zadziałania: ustawialny w zakresie 0–5 s pozwala na koordynację z innymi zabezpieczeniami i minimalizację niepożądanych wyłączeń.
• Sygnalizacja LED: zielona dioda sygnalizuje zasilanie, trzy żółte diody wskazują procentowy poziom IΔn (20, 40, 60%), a czerwona dioda – zadziałanie lub przerwanie połączenia z przekładnikiem.
• Przezroczysta pokrywa z możliwością plombowania: umożliwia kontrolę wizualną stanu urządzenia oraz zabezpieczenie przed nieautoryzowaną zmianą nastaw.
• Styki pomocnicze: umożliwiają zdalną sygnalizację stanu przekaźnika lub dalsze sterowanie w układach automatyki.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących przekaźników różnicowoprądowych oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Przekaźnik różnicowo-prądowy znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest selektywna ochrona przeciwporażeniowa oraz kontrola ciągłości zasilania.

• Ochrona różnicowoprądowa obwodów odbiorczych z możliwością opóźnienia czasowego.
• Współpraca z wyłącznikami DPX3 w rozdzielnicach głównych i podrozdzielnicach.
• Sygnnalizacja zadziałania i stanu połączenia z przekładnikiem w systemach monitoringu.
• Zastosowanie w instalacjach wymagających plombowania nastaw (np. obiekty użyteczności publicznej).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Należy stosować przekładniki prądowe dedykowane do danego modelu (O35/80/110/150/210/300 mm).

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Tak, napięcie zasilania wynosi 230/240 V AC 50 Hz, które należy doprowadzić do przekaźnika.
• Jakie diody LED sygnalizują poszczególne stany? Zielona LED – obecność zasilania; trzy żółte LED – nastawiony próg IΔn w % (20, 40, 60%); czerwona LED ciągłe świecenie – zadziałanie przekaźnika, miganie – przerwanie połączenia z przekładnikiem.
• Jaki jest zakres regulacji prądu różnicowego dla przekładnika O35 mm? Dla przekładnika o średnicy 35 mm możliwa jest regulacja IΔn w zakresie od 0,03 A do 30 A (17 nastaw).
