Przekaźnik rezystancyjny CR-810 | CR-810DUO F&F

Opis i Kluczowe Cechy

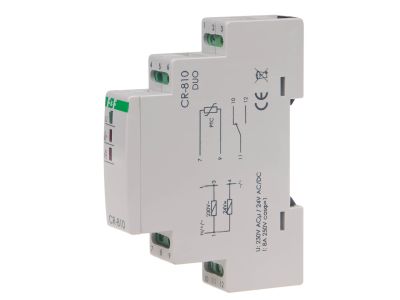

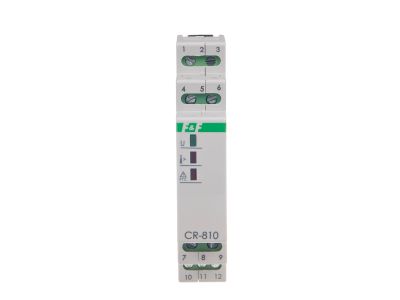

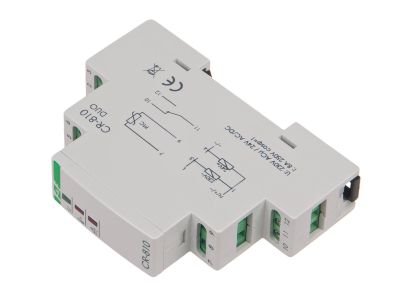

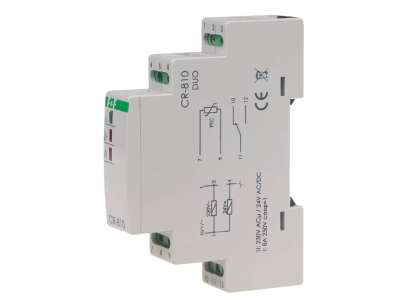

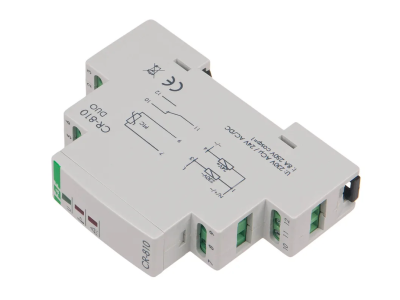

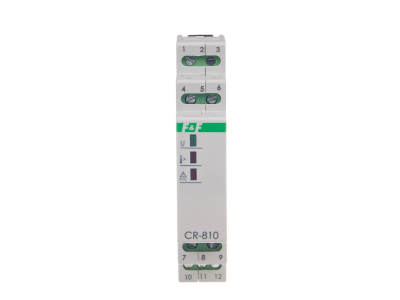

Przekaźnik rezystancyjny CR-810 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane do monitorowania temperatury uzwojeń silników elektrycznych oraz innych maszyn narażonych na przegrzanie. Urządzenie charakteryzuje się uniwersalnym napięciem zasilania wynoszącym 230 V AC lub 24 V AC/DC, co pozwala na elastyczne wdrożenie w różnorodnych systemach automatyki przemysłowej. Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 16 A gwarantuje bezpieczne sterowanie obwodami wykonawczymi.

• Wszechstronność zasilania: Możliwość pracy przy napięciu 230 V AC lub bezpiecznym 24 V AC/DC.
• Wysoka obciążalność: Styk przełączny 1 × NO/NC pozwala na bezpośrednie sterowanie odbiornikami o prądzie do 16 A.
• Precyzyjna detekcja: Urządzenie reaguje na zmiany rezystancji pętli czujników PTC, zapewniając otwarcie styków przy przekroczeniu progu 3000 Ω lub spadku poniżej 70 Ω (wykrywanie zwarcia).
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w szafie sterowniczej.
• Kompaktowa budowa: Szerokość wynosząca tylko 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja galwaniczna styku wyjściowego podnosi poziom bezpieczeństwa instalacji, izolując obwód sterowniczy od obwodu pomiarowego.

Zastosowanie

Przekaźnik CR-810 znajduje szerokie zastosowanie w przemyśle i elektroenergetyce, szczególnie tam, gdzie wymagana jest niezawodna ochrona termiczna. Jest dedykowany do współpracy z termistorami PTC (od 1 do 6 sztuk połączonych szeregowo). Idealnie sprawdza się w:

• Zabezpieczaniu silników elektrycznych przed przeciążeniem i przegrzaniem.
• Monitorowaniu temperatury łożysk w ciężkich maszynach przemysłowych.
• Ochronie transformatorów oraz układów zasilających.
• Systemach wentylacji i klimatyzacji, gdzie kluczowe jest utrzymanie reżimu temperaturowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przekrój znamionowy przewodów przyłączeniowych wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii i pewne osadzenie w zaciskach śrubowych. Podczas instalacji należy zwrócić uwagę na moment dokręcający wynoszący 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do 50°C, co umożliwia jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

• Ile czujników PTC można podłączyć do jednego przekaźnika? Do przekaźnika CR-810 można podłączyć szeregowo od 1 do 6 czujników termistorowych PTC.
• Czy urządzenie wykrywa uszkodzenie pętli pomiarowej? Tak, przekaźnik reaguje zarówno na wzrost rezystancji (przegrzanie lub przerwa w obwodzie - powyżej 3000 Ω), jak i na jej spadek (zwarcie w obwodzie czujników - poniżej 70 Ω).
• Czy styk wyjściowy jest odizolowany od zasilania? Tak, urządzenie posiada pełną separację styku, co pozwala na sterowanie obwodami o innym potencjale niż napięcie zasilania przekaźnika.
