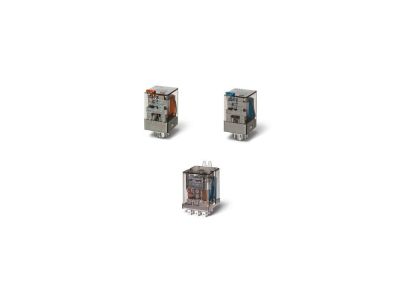

Przekaźnik przemysłowy serii 60: 3 P 10 A 24 V AC | 60.13.9.024.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy FINDER z serii 60, model 60.13.9.024.0040, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodnym przełączaniu obciążeń w wymagających środowiskach technicznych. Urządzenie wyposażone jest w trzy zestyki przełączne (3P), które pozwalają na jednoczesne sterowanie wieloma obwodami przy prądzie znamionowym wynoszącym 10 A. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym cyklu pracy.

• Trzy zestyki przełączne: Zapewniają wszechstronność w projektowaniu układów sterowania i separacji sygnałów.
• Cewka 24V DC: Przystosowana do standardowych systemów zasilania prądem stałym stosowanych w szafach sterowniczych.
• Przycisk testujący z blokadą: Umożliwia manualne wymuszenie zadziałania styków oraz ich zablokowanie w pozycji aktywnej, co znacząco ułatwia diagnostykę i rozruch instalacji.
• Mechaniczny wskaźnik zadziałania: Pozwala na szybką, wizualną weryfikację stanu przekaźnika bez konieczności użycia przyrządów pomiarowych.
• Ekologia i bezpieczeństwo: Standardowa wersja posiada styki wolne od kadmu, co wpisuje się w nowoczesne normy ochrony środowiska.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami jakości, co potwierdza posiadany europejski patent. Przekaźnik posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest niezbędne przy eksporcie maszyn na rynki północnoamerykańskie. Konstrukcja spełnia rygorystyczne wymogi bezpieczeństwa elektrycznego, zapewniając odpowiednią izolację między cewką a stykami.

Zastosowanie

Dzięki swojej solidnej konstrukcji i 11-pinowemu złączu, przekaźnik 60.13 znajduje szerokie zastosowanie w przemyśle. Jest idealnym rozwiązaniem do systemów sterowania oświetleniem, układów napędowych oraz w szafach rozdzielczych, gdzie wymagana jest separacja galwaniczna między obwodem sterowniczym a wykonawczym. Możliwość współpracy z modułami przeciwzakłóceniowymi EMC oraz modułami czasowymi serii 86 czyni go niezwykle elastycznym elementem w budowie zaawansowanych układów automatyki.

Wskazówki Montażowe

Montaż przekaźnika odbywa się poprzez wpięcie go do dedykowanego gniazda z serii 90 (np. montowanego na szynę DIN 35 mm). 11-pinowa podstawa zapewnia stabilne połączenie mechaniczne i elektryczne. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie przekaźnika w gnieździe, aby uniknąć iskrzenia na stykach pomocniczych.
• Zastosowanie opcjonalnych obejm wyrzutnikowych w miejscach narażonych na wibracje.
• Dobór odpowiedniego modułu przeciwzakłóceniowego EMC w przypadku sterowania cewką w pobliżu czułej elektroniki.
• Zapewnienie odpowiedniej przestrzeni wokół gniazda dla optymalnego odprowadzania ciepła przy pełnym obciążeniu 10 A.

FAQ

1. Czy ten model posiada wbudowaną diodę LED?
Standardowa wersja 60.13.9.024.0040 posiada mechaniczny wskaźnik zadziałania oraz przycisk testujący. W celu uzyskania sygnalizacji świetlnej LED należy zastosować odpowiedni moduł sygnalizacyjny wpinany do gniazda serii 90.

2. Jakie gniazdo jest kompatybilne z tym przekaźnikiem?
Przekaźnik jest dedykowany do gniazd 11-pinowych z serii 90, które umożliwiają montaż na szynie DIN lub przykręcenie do płyty montażowej.

3. Czy materiał styków AgNi nadaje się do obciążeń indukcyjnych?
Tak, styki AgNi (srebro-nikiel) są bardzo uniwersalne i charakteryzują się dobrą odpornością na łuk elektryczny, co sprawia, że świetnie radzą sobie zarówno z obciążeniami rezystancyjnymi, jak i umiarkowanie indukcyjnymi.
