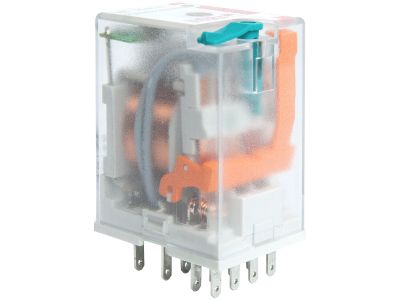

Przekaźnik przemysłowy R4N-2314-25-1220 | 862889 Relpol

Alternatywny kod produktu: R4N-2314-25-1220

Opis i Kluczowe Cechy

Przekaźnik przemysłowy R4N-2314-25-1220 (symbol 862889) to miniaturowy, elektromagnetyczny przekaźnik do montażu na obwodzie drukowanym. Szerokość 21,2 mm i trwała konstrukcja o wymiarach 27,5 x 21,2 x 35,6 mm czynią go idealnym do kompaktowych aplikacji przemysłowych. Stopień ochrony IP40 zapewnia odporność na wnikanie pyłów i ciał stałych.

• 4 zestyki przełączne (4P): Zwiększa elastyczność sterowania – jeden przekaźnik może obsłużyć cztery niezależne obwody.
• Znamionowy prąd łączeniowy AC1/DC1 6A: Zapewnia niezawodną pracę przy obciążeniach do 6A przy 250V AC i 24V DC, co czyni go uniwersalnym w różnych aplikacjach.
• Napięcie zasilania 220V DC: Przeznaczony do zasilania napięciem stałym, co jest typowe w układach automatyki przemysłowej i sterowania.
• Wyprowadzenia w standardzie 11(9), 12(1), 14(5); 21(10), 22(2), 24(6); 31(11), 32(3), 34(7); 41(12), 42(4), 44(8): Umożliwiają precyzyjne podłączenie do układu sterowania zgodnie z normami przemysłowymi.
• Materiał styków AgNi/Au (złocenie twarde): Zapewnia wysoką trwałość i odporność na korozję, co przekłada się na długą żywotność przekaźnika.

Zgodność z Normami

Przekaźnik spełnia wymagania norm bezpieczeństwa dla urządzeń elektrycznych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami przemysłowymi dotyczącymi izolacji i odporności na warunki środowiskowe, co potwierdza jego przydatność w aplikacjach przemysłowych.

Zastosowanie

Przekaźnik R4N-2314-25-1220 znajduje zastosowanie w układach sterowania przemysłowego, automatyce budynkowej oraz systemach sygnalizacji, gdzie wymagana jest precyzyjna i niezawodna praca.

• Sterowanie silnikami, pompami i zaworami w systemach automatyki przemysłowej.
• Zastosowanie w układach sterowania oświetleniem i ogrzewaniem w budynkach komercyjnych.
• Użycie w systemach sygnalizacji i alarmowych, gdzie konieczne jest sterowanie wieloma obwodami jednocześnie.
• Montaż w kompaktowych urządzeniach elektronicznych, takich jak sterowniki PLC, panele operatorskie czy moduły wejścia/wyjścia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na obwodzie drukowanym, zachowując odpowiedni odstęp między elementami. Przed podłączeniem napięcia należy upewnić się, że układ sterowania jest zgodny z parametrami przekaźnika. Zaleca się stosowanie odpowiednich zabezpieczeń przeciążeniowych w obwodzie zasilania cewki. Po montażu należy sprawdzić poprawność działania, wykonując testy w warunkach roboczych.

FAQ

• Czy przekaźnik R4N-2314-25-1220 może być zasilany napięciem zmiennym? Nie – przekaźnik jest zaprojektowany do zasilania napięciem stałym 220V DC. Do zastosowań z napięciem zmiennym AC konieczne jest użycie odpowiedniego modułu zasilającego lub przekaźnika z cewką AC.
• Jaki jest maksymalny prąd łączeniowy przekaźnika? Przekaźnik obsługuje prąd łączeniowy do 6A przy 250V AC i 24V DC (AC1/DC1).
• Czy przekaźnik posiada zabezpieczenie przed nieprawidłowym podłączeniem? Przekaźnik nie posiada wbudowanego zabezpieczenia przed odwrotnym podłączeniem napięcia zasilającego. Należy upewnić się, że biegunowość jest prawidłowa podczas montażu.
