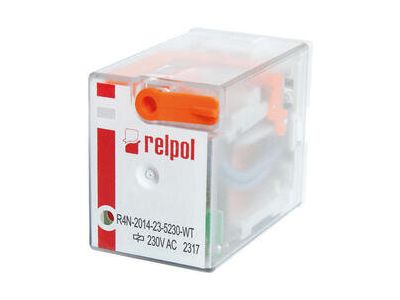

Przekaźnik przemysłowy 6A, 4P, 230V AC R4N-2014-23-5230-WT | A00003 Relpol

Opis i Kluczowe Cechy

Przekaźnik przemysłowy R4N-2014-23-5230-WT marki RELPOL to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wymagających systemach automatyki i sterowania. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), co pozwala na jednoczesne zarządzanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń.

• Napięcie cewki: 230 V AC, co umożliwia bezpośrednie zasilanie z sieci energetycznej bez konieczności stosowania dodatkowych transformatorów.
• Obciążalność znamionowa: W kategorii AC1 wynosi ona 6 A przy napięciu 250 V AC, co pozwala na bezpieczną pracę z odbiornikami rezystancyjnymi.
• Konstrukcja: Stopień ochrony IP 40 zapewnia zabezpieczenie przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.
• Wskaźnik mechaniczny: Model ten posiada wbudowany przycisk testujący z funkcją blokady (WT), ułatwiający diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Przekaźniki serii R4N spełniają wymagania normy IEC/EN 61810, co potwierdza ich wysoką jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach przemysłowych. Zastosowanie materiałów bezkadmowych wpisuje się w dyrektywy środowiskowe, zapewniając ekologiczną eksploatację.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik R4N-2014-23-5230-WT znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym komponentem do szaf sterowniczych, gdzie wymagana jest separacja galwaniczna sygnałów sterujących od obwodów mocy. Doskonale sprawdza się w układach sterowania podnośnikami, systemach wentylacji, a także w automatyce budynkowej do sterowania oświetleniem lub napędami rolet. Cztery tory prądowe pozwalają na realizację skomplikowanych logik sterowania przy zachowaniu kompaktowych wymiarów urządzenia.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach wtykowych (np. GZT4 lub GZ4), które umożliwiają szybką instalację na standardowej szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych w gnieździe, aby uniknąć przegrzewania się styków. Przekaźnik należy montować w pozycji pionowej lub poziomej, dbając o odpowiednią wentylację wewnątrz obudowy rozdzielczej. Przed uruchomieniem zaleca się sprawdzenie poprawności napięcia zasilającego cewkę (230 V AC), aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy przekaźnik posiada przycisk testowy? Tak, model ten jest wyposażony w mechaniczny wskaźnik zadziałania oraz przycisk testujący z funkcją blokady styków, co znacząco ułatwia prace konserwacyjne.
• Jaki jest materiał styków? Zastosowano stop AgNi (srebro-nikiel), który charakteryzuje się wysoką trwałością mechaniczną i odpornością na łuk elektryczny.
• Czy można go montować bezpośrednio na szynie DIN? Przekaźnik wymaga zastosowania odpowiedniego gniazda wtykowego, które montuje się na szynie DIN lub płycie montażowej.
• Jakie jest maksymalne obciążenie prądowe? Maksymalny prąd obciążenia dla kategorii AC1 wynosi 6 A na każdy z czterech styków przy napięciu 250 V AC.
