Przekaźnik przemysłowy R4N-2014-23-5024-WT | A00006 Relpol

Opis i Kluczowe Cechy

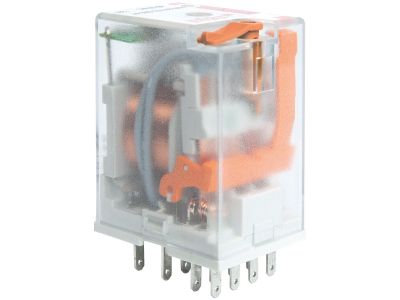

Przekaźnik przemysłowy R4N-2014-23-5024-WT to miniaturowy elektromagnetyczny przekaźnik do gniazd wtykowych o szerokości 21,2 mm. Zaprojektowany do pracy w środowiskach przemysłowych, charakteryzuje się wysoką niezawodnością i trwałością. Wyposażony w cztery zestyki przełączne i wskaźnik mechaniczny stanu pracy, ułatwiający diagnostykę instalacji. Napięcie zasilania cewki 24V AC zapewnia kompatybilność z szerokim zakresem urządzeń sterujących.

• 4 zestyki przełączne (4P): Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami, co zwiększa funkcjonalność układów automatyki.
• Wyjście 6A/250V AC i 6A/24V DC: Wysoka obciążalność prądowa pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze mocy.
• Wskaźnik mechaniczny i przycisk testujący: Ułatwiają wizualną kontrolę stanu przekaźnika oraz przeprowadzanie testów bez konieczności demontażu.
• Napięcie zasilania 24V AC: Standardowe napięcie sterujące w układach automatyki przemysłowej, kompatybilne z większością sterowników PLC i przekaźników programowalnych.
• Szerokość 21,2 mm: Kompaktowe wymiary pozwalają na montaż w gęsto upakowanych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi aparatury sterowniczej i łączników niskonapięciowych (m.in. IEC 61810-1).

Zastosowanie

Przekaźnik R4N-2014-23-5024-WT znajduje zastosowanie w systemach automatyki przemysłowej, sterowaniu maszynami oraz w układach zabezpieczeń.

• Sterowanie silnikami, pompami i zaworami w przemyśle.
• Zastosowania w systemach oświetlenia przemysłowego i sterowania oświetleniem.
• Układy alarmowe i zabezpieczające – jako element wykonawczy.
• Sterowanie procesami technologicznymi w liniach produkcyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przekaźnik montować w dedykowanym gnieździe wtykowym (np. GZT4, GZM4, GZ4) zgodnie z oznaczeniami zacisków. Przed montażem upewnić się o odpowiednim napięciu zasilania cewki (24V AC) oraz kompatybilności z obciążeniami. Zaleca się stosowanie odpowiednich zabezpieczeń zwarciowych w obwodzie sterowanym.

FAQ

• Jakie typy gniazd są kompatybilne z tym przekaźnikiem? Przekaźnik współpracuje z gniazdami wtykowymi takimi jak GZT4, GZM4, GZ4, GS4, GZP4, SU4D, SU4L, G4.
• Czy przekaźnik posiada blokadę przycisku testującego? Tak, przycisk testujący T wyposażony jest w funkcję blokowania, co zapobiega przypadkowemu wyzwoleniu podczas normalnej eksploatacji.
• Jaki materiał zastosowano na styki? Styki wykonane są ze stopu srebra z niklem (AgNi), co zapewnia wysoką przewodność i odporność na zużycie.
