Przekaźnik przemysłowy R4N-2014-23-1024-WT | A00001 Relpol

Opis i Kluczowe Cechy

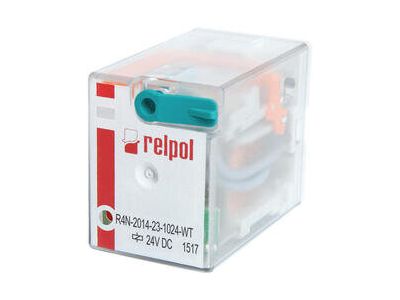

Przekaźnik przemysłowy R4N-2014-23-1024-WT marki RELPOL to zaawansowane rozwiązanie elektromagnetyczne zaprojektowane z myślą o wymagających systemach automatyki i sterowania. Jako bezpośredni zamiennik modelu 860409, oferuje pełną kompatybilność i niezawodność w kompaktowej obudowie o szerokości 21,2 mm. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), co pozwala na jednoczesne sterowanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) zapewnia wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy obciążeniach rezystancyjnych AC1 (6 A / 250 V) oraz DC1 (6 A / 24 V).

• Wskaźnik mechaniczny (W): Umożliwia błyskawiczną wzrokową weryfikację stanu zadziałania przekaźnika bez konieczności użycia aparatury pomiarowej.
• Przycisk testujący (T) z blokadą: Pozwala na ręczne wymuszenie przełączenia styków, co znacznie ułatwia proces uruchamiania instalacji oraz diagnostykę serwisową.
• Uniwersalna cewka 24 V DC: Napięcie zasilania prądem stałym z dowolną biegunowością zwiększa elastyczność podczas projektowania i montażu w szafach sterowniczych.
• Stopień ochrony IP 40: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla komponentów montowanych wewnątrz obudów i rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Wykorzystanie materiałów najwyższej jakości, takich jak styki AgNi, gwarantuje długą żywotność mechaniczną i elektryczną. Przekaźnik spełnia standardy bezpieczeństwa wymagane w Unii Europejskiej, co potwierdza jego przydatność do profesjonalnych aplikacji przemysłowych, gdzie niezawodność komponentów ma bezpośredni wpływ na ciągłość procesów produkcyjnych.

Zastosowanie

Przekaźnik R4N-2014-23-1024-WT znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Dzięki czterem parom styków przełącznych idealnie nadaje się do separacji galwanicznej sygnałów sterujących, powielania sygnałów w układach logicznych oraz bezpośredniego sterowania odbiornikami o niewielkiej mocy, takimi jak elektrozawory, sygnalizatory czy cewki większych styczników. Jest to niezastąpiony element w szafach sterowniczych maszyn, systemach HVAC oraz układach sterowania oświetleniem.

Wskazówki Montażowe

Montaż przekaźnika odbywa się poprzez wpięcie go do odpowiedniego gniazda wtykowego, co pozwala na szybką wymianę elementu bez konieczności odłączania przewodów. Urządzenie jest kompatybilne z szeroką gamą gniazd producenta RELPOL, w tym modelami: GZT4, GZM4, GZ4, GS4, GZP4, SU4D, SU4L oraz G4. Podczas instalacji w gniazdach z zaciskami śrubowymi (np. GZT4), zaleca się stosowanie tulejek izolowanych na końcach przewodów oraz dokręcanie śrub z odpowiednim momentem, aby zapewnić trwały kontakt elektryczny. Kompaktowe wymiary (27,5 x 21,2 x 35,6 mm) pozwalają na optymalne wykorzystanie miejsca na szynie DIN (TH35).

FAQ

• Czy przekaźnik posiada diodę LED? Model ten wyposażony jest w mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T). W celu uzyskania sygnalizacji świetlnej należy zastosować odpowiedni moduł sygnalizacyjny montowany w gnieździe.
• Czy biegunowość zasilania cewki ma znaczenie? Nie, konstrukcja cewki w tym modelu pozwala na podłączenie napięcia 24 V DC z dowolną biegunowością do zacisków A1 i A2.
• Jakie jest maksymalne obciążenie styków? Dla obciążeń rezystancyjnych w kategorii AC1 maksymalny prąd wynosi 6 A przy napięciu 250 V AC, natomiast dla kategorii DC1 jest to 6 A przy 24 V DC.
