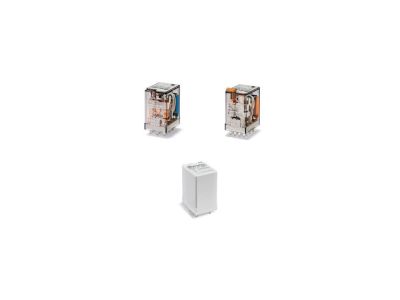

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 24 V DC | 55.34.9.024.0094 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy marki FINDER z serii 55, o oznaczeniu 55.34.9.024.0094, to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów automatyki i sterowania. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), które charakteryzują się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) zapewnia wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń. Co istotne, styki są wolne od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

Przekaźnik zasilany jest napięciem stałym 24 V DC. Model ten został wyposażony w szereg funkcji diagnostycznych, które znacząco ułatwiają serwisowanie i uruchamianie instalacji. Posiada on mechaniczny wskaźnik zadziałania, diodę LED sygnalizującą stan pracy cewki oraz przycisk testujący z funkcją blokady zestyków, co pozwala na wymuszenie stanu pracy bez podawania napięcia na cewkę. Dodatkowo, wbudowana dioda gaszeniowa chroni układy sterujące przed przepięciami powstającymi przy wyłączaniu cewki przekaźnika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi, co potwierdza posiadany patent europejski. Przekaźnik jest przystosowany do montażu w gniazdach serii 94, które mogą być instalowane na szynie montażowej 35 mm zgodnie z normą PN-EN 60715. Urządzenie posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co gwarantuje bezpieczeństwo i niezawodność na rynkach międzynarodowych. Stopień ochrony i parametry izolacji są dostosowane do wymagań przemysłowych, zapewniając stabilną pracę w trudnych warunkach.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej obciążalności, przekaźnik FINDER 55.34 znajduje szerokie zastosowanie w:

• Szafach sterowniczych i rozdzielnicach przemysłowych jako element wykonawczy.
• Układach automatyki budynkowej do separacji sygnałów sterujących.
• Systemach zabezpieczeń i sygnalizacji dzięki wbudowanej diodzie LED i wskaźnikowi mechanicznemu.
• Maszynach przemysłowych, gdzie wymagana jest duża liczba cykli łączeniowych i niezawodność styków AgNi.
• Współpracy z modułami czasowymi serii 86.30 oraz modułami sygnalizacyjnymi i EMC serii 99.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach serii 94 (np. 94.04). Gniazda te umożliwiają instalację na szynie DIN (35 mm) lub bezpośrednio na płytkach drukowanych PCB. W zależności od wybranego modelu gniazda, instalator może skorzystać z zacisków śrubowych, sprężynowych lub nowoczesnych zacisków samozaciskowych (Push-in), które skracają czas montażu i zapewniają odporność na wstrząsy. Podczas podłączania należy zwrócić uwagę na polaryzację napięcia 24 V DC ze względu na wbudowaną diodę gaszeniową i diodę LED. Przekaźnik należy pewnie osadzić w gnieździe, upewniając się, że wszystkie piny trafiły w odpowiednie otwory, co zapobiegnie powstawaniu łuku elektrycznego na stykach pomocniczych.

FAQ

• Czy ten przekaźnik posiada diodę zabezpieczającą? Tak, model ten jest wyposażony w diodę gaszeniową (ochronną), która eliminuje piki napięciowe przy wyłączaniu cewki, chroniąc tranzystory sterujące w sterownikach PLC.
• Jak działa przycisk testujący z blokadą? Przycisk pozwala na ręczne załączenie styków w celu sprawdzenia ciągłości obwodu. Funkcja blokady umożliwia pozostawienie styków w stanie załączonym bez konieczności trzymania przycisku.
• Czy mogę zamontować ten przekaźnik bezpośrednio na szynie DIN? Nie, przekaźnik wymaga zastosowania gniazda z serii 94, które montuje się na szynie 35 mm (PN-EN 60715).
• Z jakiego materiału wykonane są styki? Styki wykonane są ze stopu AgNi (srebro-nikiel), który jest wolny od kadmu i zapewnia optymalną trwałość przy obciążeniach rezystancyjnych i indukcyjnych.
