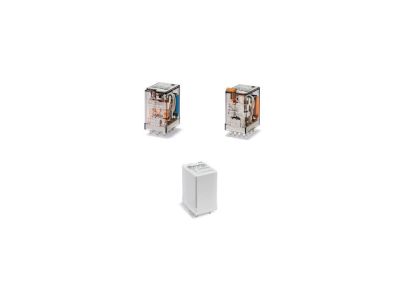

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 24 V DC | 55.34.9.024.0074 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 55, model 55.34.9.024.0074 od renomowanego producenta FINDER, to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów automatyki i sterowania. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) zapewnia doskonałą przewodność oraz wysoką odporność na wypalanie łukiem elektrycznym, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu. Co istotne, styki są wolne od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

• Cewka 24V DC: Przekaźnik zasilany jest napięciem stałym 24 V, co jest standardem w większości szaf sterowniczych i systemów PLC.
• Przycisk testujący z blokadą: Umożliwia ręczne wymuszenie zadziałania styków w celu weryfikacji poprawności działania obwodu bez konieczności podawania napięcia na cewkę.
• Wskaźnik zadziałania: Podwójna sygnalizacja – mechaniczny wskaźnik oraz dioda LED z przeciwrównoległym połączeniem (neutralna biegunowość) – pozwala na błyskawiczną diagnostykę stanu pracy urządzenia.
• Europejski Patent: Gwarancja unikalnej konstrukcji i najwyższej jakości wykonania potwierdzonej certyfikatami.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i niezawodności. Posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest kluczowe przy eksporcie maszyn na rynki północnoamerykańskie. Konstrukcja wspiera montaż na szynę 35 mm zgodnie z normą PN-EN 60715, co gwarantuje pełną kompatybilność z typową aparaturą modułową stosowaną w rozdzielnicach elektrycznych.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej obciążalności styków, przekaźnik 55.34.9.024.0074 znajduje szerokie zastosowanie w przemyśle. Jest idealnym wyborem do separacji galwanicznej sygnałów wejściowych i wyjściowych w sterownikach PLC, sterowania niewielkimi silnikami, elektrozaworami oraz elementami grzejnymi. Możliwość współpracy z modułami sygnalizacyjnymi i przeciwprzepięciowymi EMC serii 99 oraz modułami czasowymi 86.30 czyni go niezwykle elastycznym komponentem w budowie złożonych układów logicznych.

Wskazówki Montażowe

Przekaźnik jest dedykowany do montażu w gniazdach serii 94. W zależności od potrzeb instalacyjnych, użytkownik może wybrać gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi (push-in). Podczas montażu na szynie DIN 35 mm należy upewnić się, że gniazdo jest stabilnie zatrzaśnięte. W przypadku pracy w środowisku o dużym poziomie zakłóceń elektromagnetycznych, zaleca się doposażenie gniazda w moduł przeciwprzepięciowy serii 99, który chroni cewkę i elektronikę sterującą przed przepięciami indukowanymi podczas wyłączania przekaźnika.

FAQ

• Czy przekaźnik posiada wbudowaną diodę LED? Tak, model ten posiada wbudowaną diodę LED sygnalizującą stan pracy cewki, która dzięki neutralnej biegunowości działa poprawnie niezależnie od sposobu podłączenia zasilania DC.
• Jakie gniazda są kompatybilne z tym modelem? Przekaźnik współpracuje z pełną gamą gniazd serii 94, w tym modelami do montażu na szynę 35 mm oraz do obwodów drukowanych (PCB).
• Czy przycisk testujący można zablokować? Tak, przycisk testujący posiada funkcję blokady, co pozwala na utrzymanie styków w pozycji zadziałania podczas prac serwisowych.
