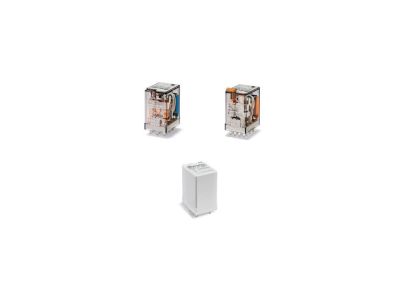

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 24 V DC | 55.34.9.024.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 55, model 55.34.9.024.0040 od renomowanego producenta FINDER, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o wymagających aplikacjach sterowniczych. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń.

• Cewka sterująca: Zasilana napięciem 24 V DC, co pozwala na bezpośrednią współpracę z większością sterowników PLC oraz systemów zasilania awaryjnego.
• Mechaniczny wskaźnik zadziałania: Umożliwia błyskawiczną weryfikację stanu pracy przekaźnika bez konieczności użycia przyrządów pomiarowych.
• Przycisk testujący z blokadą: Pozwala na ręczne wymuszenie zadziałania styków oraz ich zablokowanie w pozycji aktywnej, co znacząco ułatwia procedury serwisowe i rozruchowe.
• Ekologia i bezpieczeństwo: Styki wykonane są z materiałów wolnych od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi, co potwierdza posiadany patent europejski. Przekaźnik posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest niezbędne przy eksporcie maszyn na rynki północnoamerykańskie. Konstrukcja wspiera montaż na szynę 35 mm zgodnie z normą PN-EN 60715, co zapewnia pełną kompatybilność z systemami zabudowy modułowej stosowanymi w rozdzielnicach elektrycznych.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej obciążalności, przekaźnik serii 55 znajduje szerokie zastosowanie w przemyśle i automatyce budynkowej. Idealnie sprawdza się w układach separacji galwanicznej sygnałów wejściowych i wyjściowych, sterowaniu niewielkimi silnikami, elektrozaworami oraz elementami grzejnymi. Możliwość rozbudowy o moduły sygnalizacyjne i przeciwprzepięciowe EMC serii 99 oraz moduły czasowe 86.30 sprawia, że jest to rozwiązanie niezwykle elastyczne, pozwalające na budowę zaawansowanych układów logicznych i zabezpieczających.

Wskazówki Montażowe

Przekaźnik 55.34.9.024.0040 jest przeznaczony do montażu w gniazdach serii 94. W zależności od potrzeb instalacyjnych, elektryk może wybrać gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi (push-in). Podczas montażu w gniazdach na szynę DIN 35 mm należy upewnić się, że przekaźnik jest prawidłowo osadzony w gnieździe i zabezpieczony klamrą wyrzutową (opcjonalnie), co zapobiega jego wysunięciu pod wpływem wibracji. W przypadku pracy w środowisku o dużych zakłóceniach elektromagnetycznych, zaleca się stosowanie modułów ochronnych serii 99 wpinanych równolegle do cewki.

FAQ

• Czy ten przekaźnik posiada wskaźnik LED? Standardowy model 55.34.9.024.0040 posiada mechaniczny wskaźnik zadziałania. Sygnalizację świetlną LED można uzyskać poprzez zastosowanie dodatkowego modułu serii 99 montowanego w gnieździe.
• Jakie gniazdo jest dedykowane do tego modelu? Najlepszym wyborem są gniazda FINDER serii 94, które umożliwiają montaż na szynie DIN lub bezpośrednio na płytce drukowanej (PCB).
• Czy materiał AgNi nadaje się do obciążeń indukcyjnych? Tak, stop srebra i niklu (AgNi) jest uniwersalnym materiałem stykowym, który bardzo dobrze radzi sobie z obciążeniami rezystancyjnymi oraz lekko indukcyjnymi, zapewniając długą żywotność elektryczną.
