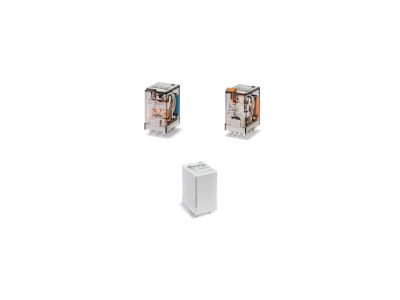

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 24 V AC | 55.34.8.024.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 55, model 55.34.8.024.0040 od renomowanego producenta FINDER, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodności w wymagających systemach sterowania. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) zapewnia doskonałą przewodność oraz wysoką odporność na wypalanie łukiem elektrycznym, co znacząco wydłuża żywotność mechaniczną i elektryczną elementu. Co istotne, styki są wolne od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

Kluczowym atutem urządzenia jest zintegrowany przycisk testujący z funkcją blokady zestyków, co pozwala na manualne wymuszenie stanu pracy bez konieczności podawania napięcia na cewkę. Mechaniczny wskaźnik zadziałania umożliwia szybką, wizualną diagnostykę stanu przekaźnika, co jest nieocenione podczas prac serwisowych i uruchomieniowych. Cewka zasilana napięciem 24 V AC (prąd przemienny) sprawia, że przekaźnik idealnie integruje się z typowymi układami sterowania przemysłowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi, co potwierdza posiadany europejski patent. Przekaźnik jest w pełni kompatybilny z gniazdami serii 94, które umożliwiają montaż na szynie 35 mm zgodnie z normą PN-EN 60715. W określonych zestawach (przekaźnik wraz z dedykowanym gniazdem), urządzenie posiada dopuszczenie UL, co gwarantuje bezpieczeństwo i możliwość stosowania na rynkach międzynarodowych wymagających rygorystycznej certyfikacji bezpieczeństwa.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowej budowie, przekaźnik Finder serii 55 znajduje szerokie zastosowanie w:

• Szafach sterowniczych i rozdzielnicach niskiego napięcia jako element wykonawczy lub separujący.
• Systemach automatyki budynkowej do sterowania oświetleniem, roletami czy systemami HVAC.
• Układach sterowania maszyn, gdzie wymagana jest duża liczba zestyków przy ograniczonej przestrzeni montażowej.
• Integracji z modułami czasowymi serii 86.30 oraz modułami sygnalizacyjnymi i przeciwprzepięciowymi EMC serii 99, co pozwala na budowę zaawansowanych układów logicznych i ochronnych.

Wskazówki Montażowe

Montaż przekaźnika 55.34.8.024.0040 odbywa się poprzez wpięcie go do dedykowanego gniazda serii 94. Użytkownik ma do wyboru różne typy przyłączy w zależności od potrzeb instalacji: gniazda z zaciskami śrubowymi, sprężynowymi lub nowoczesnymi zaciskami samozaciskowymi (Push-in). W przypadku montażu na szynie DIN (standard 35 mm), należy upewnić się, że gniazdo jest stabilnie osadzone. Podczas podłączania przewodów do gniazd śrubowych, zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przekaźnik może być również montowany bezpośrednio na płytkach drukowanych (PCB) przy użyciu odpowiednich podstawek.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Prezentowany model posiada mechaniczny wskaźnik zadziałania. Sygnalizację świetlną LED można uzyskać poprzez doposażenie gniazda w opcjonalny moduł sygnalizacyjny serii 99.
• Jakie gniazdo jest zalecane do tego modelu? Najlepszym rozwiązaniem są gniazda Finder serii 94, które oferują pełną kompatybilność mechaniczną i elektryczną.
• Czy przycisk testujący można zablokować na stałe? Tak, przycisk testujący posiada funkcję blokady, co pozwala na utrzymanie zestyków w stanie zadziałania podczas testów ciągłości obwodu bez konieczności trzymania przycisku palcem.
