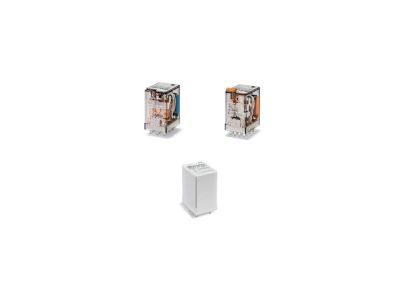

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 230 V AC | 55.34.8.230.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 55, model 55.34.8.230.0040 od renomowanego producenta FINDER, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o wymagających aplikacjach sterowniczych. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń.

• Cewka zasilająca: Przystosowana do napięcia 230 V AC, co pozwala na bezpośrednią integrację z większością standardowych sieci energetycznych bez konieczności stosowania dodatkowych transformatorów.
• Przycisk testujący z blokadą: Umożliwia manualne wymuszenie zadziałania styków oraz ich zablokowanie w pozycji aktywnej, co znacząco ułatwia diagnostykę i rozruch instalacji.
• Wskaźnik mechaniczny: Zintegrowany wizualny wskaźnik zadziałania pozwala na szybką weryfikację stanu przekaźnika bez użycia przyrządów pomiarowych.
• Ekologia i bezpieczeństwo: Styki wykonane są z materiałów wolnych od kadmu, co wpisuje się w nowoczesne standardy ochrony środowiska.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi, co potwierdza posiadany patent europejski. Przekaźnik jest w pełni kompatybilny z normą PN-EN 60715 w zakresie montażu na szynę 35 mm przy użyciu odpowiednich gniazd. Posiada również dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest niezbędne przy eksporcie maszyn i urządzeń na rynki północnoamerykańskie. Stopień ochrony i parametry izolacji są dostosowane do profesjonalnych zastosowań przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, przekaźnik Finder serii 55 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Szafy sterownicze i rozdzielnice: Jako element wykonawczy w układach logiki przekaźnikowej.
• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Systemy bezpieczeństwa: Powielanie sygnałów alarmowych i sterowanie blokadami.
• Utrzymanie ruchu: Idealny jako zamiennik w istniejących liniach produkcyjnych dzięki kompatybilności z gniazdami serii 94.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Przekaźnik 55.34.8.230.0040 jest przeznaczony do montażu w gniazdach Serii 94. Użytkownik ma do wyboru gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi, co pozwala na dopasowanie technologii połączeń do specyfiki obiektu. W przypadku montażu na szynie DIN (35 mm), należy upewnić się, że gniazdo jest stabilnie zatrzaśnięte. Zaleca się stosowanie modułów sygnalizacyjnych i przeciwprzepięciowych EMC z serii 99, które chronią cewkę i redukują zakłócenia w sieci. Przy projektowaniu układu warto rozważyć moduł czasowy 86.30, który rozszerza funkcjonalność przekaźnika o funkcje zwłoczne.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Prezentowany model posiada mechaniczny wskaźnik zadziałania. Sygnalizację świetlną LED można uzyskać poprzez zastosowanie opcjonalnego modułu serii 99 montowanego w gnieździe.
• Jaki jest materiał styków? Styki wykonane są ze stopu AgNi (srebro-nikiel), który jest standardem w aplikacjach przemysłowych ze względu na swoją trwałość i uniwersalność.
• Czy mogę zamontować ten przekaźnik bezpośrednio na płytce PCB? Tak, jest to możliwe przy użyciu dedykowanych gniazd serii 94 przeznaczonych do druku (PCB).
