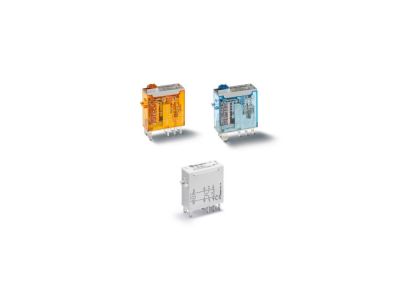

Przekaźnik przemysłowy miniaturowy serii 46: 2 P 8 A 24 V DC | 46.52.9.024.0074 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 46, model 46.52.9.024.0074, to zaawansowane rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o wymagających systemach automatyki. Urządzenie charakteryzuje się dwoma zestykami przełącznymi (2P) o prądzie znamionowym 8 A, co pozwala na efektywne sterowanie obciążeniami w szafach sterowniczych i rozdzielnicach. Cewka zasilana napięciem 24 V DC zapewnia stabilną pracę w standardowych systemach sterowania prądem stałym.

Kluczowym atutem tego modelu jest zintegrowany przycisk testujący z funkcją blokady zestyków, który umożliwia serwisantom ręczne wymuszenie zadziałania i weryfikację poprawności połączeń bez konieczności podawania sygnału sterującego. Mechaniczny wskaźnik zadziałania oraz dioda LED dostarczają natychmiastowej informacji wizualnej o stanie pracy przekaźnika. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz długą żywotność elektryczną przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.

• Wysoka izolacja: Odstęp izolacyjny pomiędzy cewką a zestykami wynosi 8 mm, co przekłada się na wytrzymałość dielektryczną na poziomie 6 kV (impuls 1.2/50 μs).
• Wszechstronność montażu: Możliwość instalacji w gniazdach serii 97 lub bezpośrednio na obwodach drukowanych (PCB).
• Diagnostyka: Podwójny system sygnalizacji (mechaniczny + LED) skraca czas przestojów podczas diagnostyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi, co potwierdza posiadany patent europejski. Przekaźnik współpracuje z gniazdami przeznaczonymi do montażu na szynie DIN 35 mm zgodnie z normą PN-EN 60715. Wysoka wytrzymałość izolacji (6 kV) spełnia rygorystyczne wymogi bezpieczeństwa dla urządzeń przemysłowych, zapewniając galwaniczne oddzielenie obwodów sterowniczych od wykonawczych.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej obciążalności, przekaźnik 46.52 znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Sterowanie elektrozaworami, stycznikami oraz sygnalizatorami.
• Budowie maszyn: Jako element pośredniczący w układach sterowania PLC.
• Systemach BMS: Zarządzanie oświetleniem i klimatyzacją w inteligentnych budynkach.
• Rozdzielnicach elektrycznych: Gdzie ograniczona przestrzeń wymaga stosowania komponentów o wysokiej gęstości upakowania.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach serii 97, które oferują różne typy przyłączy: śrubowe, sprężynowe lub samozaciskowe (Push-in). W przypadku montażu na szynie DIN 35 mm, należy upewnić się, że gniazdo jest stabilnie zatrzaśnięte. Przy podłączaniu przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć poluzowania styków pod wpływem wibracji. Urządzenie można doposażyć w moduły sygnalizacyjne i przeciwprzepięciowe EMC serii 99 oraz moduły czasowe 86.30, co znacząco rozszerza funkcjonalność układu i chroni cewkę przed przepięciami łączeniowymi.

FAQ

• Czy przekaźnik posiada blokadę mechaniczną? Tak, przycisk testujący posiada funkcję blokady, co pozwala na trwałe załączenie styków podczas prac konserwacyjnych.
• Jaki jest materiał styków? Zastosowano stop AgNi (Srebro-Nikiel), który jest optymalnym wyborem dla uniwersalnych zastosowań przemysłowych.
• Czy mogę zamontować ten przekaźnik bezpośrednio na płytce PCB? Tak, konstrukcja przekaźnika umożliwia montaż w gniazdach do obwodów drukowanych lub bezpośrednie lutowanie, zależnie od potrzeb projektu.
