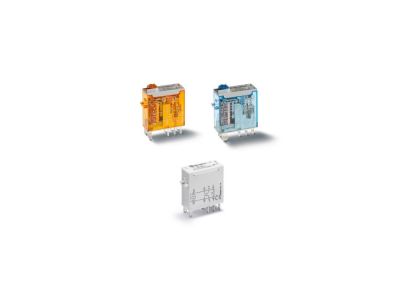

Przekaźnik przemysłowy miniaturowy serii 46: 2 P 8 A 24 V DC | 46.52.9.024.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 46, model 46.52.9.024.0040, to zaawansowane rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o wymagających systemach automatyki. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na efektywne sterowanie obciążeniami w układach kontrolnych. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń rezystancyjnych i indukcyjnych.

• Napięcie cewki: Zasilanie prądem stałym 24 V DC zapewnia kompatybilność z większością standardowych sterowników PLC i systemów sterowania.
• Bezpieczeństwo izolacji: Odległość 8 mm pomiędzy cewką a zestykami oraz wytrzymałość izolacji na poziomie 6 kV (1.2/50 μs) znacząco podnoszą poziom bezpieczeństwa operacyjnego.
• Diagnostyka i serwis: Przekaźnik posiada zintegrowany przycisk testujący z funkcją blokady zestyków oraz mechaniczny wskaźnik zadziałania, co pozwala na szybką weryfikację stanu pracy bez konieczności użycia specjalistycznych narzędzi pomiarowych.
• Wszechstronność montażu: Możliwość instalacji w gniazdach serii 97 (szyna DIN 35 mm) lub bezpośrednio na obwodach drukowanych (PCB) oraz za pomocą złączek typu Faston.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi, co potwierdza posiadany patent europejski. Urządzenie współpracuje z gniazdami montowanymi na szynę DIN 35 mm zgodnie z normą PN-EN 60715. Wysoka wytrzymałość dielektryczna oraz parametry izolacyjne są zgodne z rygorystycznymi normami bezpieczeństwa dla komponentów przemysłowych, co pozwala na stosowanie przekaźnika w instalacjach wymagających certyfikowanych podzespołów o wysokiej niezawodności.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokim parametrom łączeniowym, przekaźnik Finder 46.52 znajduje szerokie zastosowanie w:

• Szafach sterowniczych: Jako element wykonawczy w układach logiki przekaźnikowej.
• Automatyce budynkowej: Do sterowania oświetleniem, roletami oraz systemami HVAC.
• Systemach bezpieczeństwa: Dzięki separacji galwanicznej obwodów sterujących od wykonawczych.
• Elektronice przemysłowej: Montaż bezpośredni na płytkach PCB w dedykowanych urządzeniach elektronicznych.
• Modernizacji maszyn: Możliwość rozbudowy o moduły sygnalizacyjne i EMC serii 99 oraz moduły czasowe 86.30 zwiększa funkcjonalność istniejących układów.

Wskazówki Montażowe

Podczas instalacji przekaźnika Finder 46.52 należy zwrócić uwagę na następujące aspekty techniczne:

• Wybór gniazda: Zaleca się stosowanie dedykowanych gniazd serii 97 z zaciskami śrubowymi, sprężynowymi lub przyłączami samozaciskowymi (Push-in) dla zapewnienia trwałego połączenia elektrycznego.
• Ochrona obwodu: W celu wydłużenia żywotności styków i ochrony sterownika, warto zastosować moduły przeciwprzepięciowe EMC serii 99, szczególnie przy sterowaniu obciążeniami indukcyjnymi.
• Pozycjonowanie: Przekaźnik może być montowany w dowolnej pozycji, jednak należy zapewnić odpowiednią przestrzeń dla swobodnego dostępu do przycisku testującego.
• Złącza Faston: Przy montażu bezpośrednim za pomocą złączek Faston, należy upewnić się, że konektory są prawidłowo zaciśnięte, aby uniknąć przegrzewania się punktów styku.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Standardowo model ten posiada mechaniczny wskaźnik zadziałania. Sygnalizację świetlną LED można uzyskać poprzez doposażenie gniazda w moduł serii 99.
• Jaki jest materiał styków? Zastosowano stop AgNi (srebro-nikiel), który jest optymalnym wyborem dla uniwersalnych zastosowań przemysłowych przy prądach do 8 A.
• Czy można go zamontować na szynie DIN bez gniazda? Nie, montaż na szynie DIN 35 mm wymaga użycia odpowiedniego gniazda z serii 97 lub specjalnych adapterów montażowych.
