Przekaźnik przemysłowy miniaturowy serii 46: 2 P 8 A 230 V AC | 46.52.8.230.0040 Finder

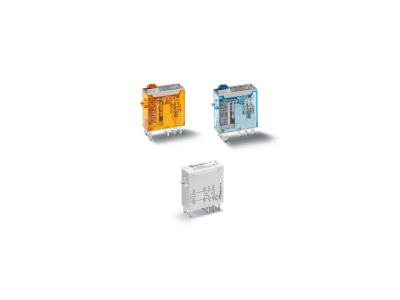

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Finder
Kod
1032389
EAN
8012823303437
Kod Producenta
46.52.8.230.0040
Przekaźnik przemysłowy miniaturowy serii 46: 2 P 8 A 230 V AC

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 465282300040

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 46, model 46.52.8.230.0040 od renomowanego producenta FINDER, to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów automatyki i sterowania. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na efektywne zarządzanie obciążeniami w szafach sterowniczych. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz długą żywotność elektryczną, nawet przy częstym przełączaniu.

  • Cewka 230V AC: Przystosowana do standardowego napięcia przemiennego, co eliminuje konieczność stosowania dodatkowych zasilaczy DC w wielu aplikacjach przemysłowych.
  • Przycisk testujący z blokadą: Umożliwia manualne wymuszenie zadziałania styków oraz ich zablokowanie, co jest nieocenione podczas prac serwisowych i uruchomieniowych.
  • Wskaźnik mechaniczny: Zintegrowany wizualny wskaźnik pozwala na błyskawiczną weryfikację stanu pracy przekaźnika bez użycia przyrządów pomiarowych.
  • Wysoka izolacja: Odległość 8 mm pomiędzy cewką a zestykami oraz wytrzymałość izolacji na poziomie 6 kV (1.2/50 μs) zapewniają najwyższy poziom bezpieczeństwa i ochrony przed przepięciami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi, co potwierdza uzyskany patent europejski. Przekaźnik współpracuje z gniazdami serii 97, które są przystosowane do montażu na standardowej szynie DIN 35 mm zgodnie z normą PN-EN 60715. Konstrukcja spełnia rygorystyczne wymogi bezpieczeństwa dotyczące izolacji galwanicznej, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik FINDER 46.52 znajduje szerokie zastosowanie w przemyśle i budownictwie komercyjnym. Jest idealnym wyborem do układów sterowania oświetleniem, systemów HVAC, sterowania silnikami o małej mocy oraz jako element wykonawczy w sterownikach PLC. Możliwość montażu w gniazdach z zaciskami śrubowymi, sprężynowymi lub bezpośrednio na obwodach drukowanych (PCB) sprawia, że jest to komponent niezwykle elastyczny dla projektantów systemów OEM.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach serii 97, co zapewnia stabilność mechaniczną i pewność połączeń elektrycznych. W przypadku stosowania gniazd z zaciskami śrubowymi, zaleca się przestrzeganie odpowiedniego momentu dokręcania, aby uniknąć uszkodzenia przewodów lub zacisków. Urządzenie wspiera również moduły sygnalizacyjne i przeciwprzepięciowe EMC serii 99 oraz moduły czasowe 86.30, które można łatwo wpiąć w gniazdo, rozszerzając funkcjonalność układu o dodatkową diagnostykę i ochronę cewki.

FAQ

  • Czy przekaźnik posiada funkcję blokady styków? Tak, przycisk testujący posiada funkcję blokady, co pozwala na trwałe załączenie obwodu podczas testów instalacji.
  • Jaki jest materiał styków? Zastosowano stop AgNi (srebro-nikiel), który charakteryzuje się doskonałymi właściwościami przewodzącymi i odpornością na erozję łukową.
  • Czy mogę zamontować ten przekaźnik bezpośrednio na szynie DIN? Przekaźnik wymaga zastosowania gniazda serii 97, aby mógł zostać zamontowany na szynie DIN 35 mm. Alternatywnie można go lutować bezpośrednio w płytkach PCB lub łączyć za pomocą złączek typu Faston.
  • Producent Finder
  • Wymiary 0.029m x 0.012m x 0.038m
Przekaźnik przełączający
  • Rodzaj połączenia elektrycznego Połączenie wtykowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 230 - 230
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 230 - 230
  • Rodzaj napięcia sterowania AC
  • Polaryzacja napędu Niespolaryzowany
  • Tryb przełączania napędu Monostabilny
  • Liczba styków przełącznych 2
  • Rodzaj styku Pojedynczy
  • Stopień ochrony (IP) IP40
  • Szerokość 12.4 mm
  • Wysokość 30.1 mm
  • Głębokość 29 mm
  • Z odłączalnymi zaciskami Nie
  • Prąd znamionowy 8 A
  • Z wymuszonym prowadzeniem styku Nie
  • Kompletny z gniazdem Nie
