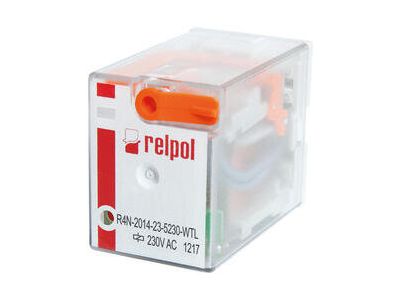

Przekaźnik przemysłowy miniaturowy do gniazda wtykowego R4N-2014-23-5230-WTL IP40 | A00004 Relpol

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy R4N-23-5230-WTL o szerokości 21,2 mm to wysokowydajne rozwiązanie elektromagnetyczne do gniazd wtykowych. Zaprojektowany do pracy w środowiskach przemysłowych, gdzie niezbędna jest niezawodna i precyzyjna kontrola obwodów. Wyjście 4P z czterema zestykami przełącznymi oraz napięcie zasilania cewki 230V AC gwarantują uniwersalność zastosowań w instalacjach jednofazowych.

• 4 zestyki przełączne (4P): Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami przy obciążeniu do 6A/250V AC lub 6A/24V DC – idealny do załączania silników, oświetlenia lub grzejników.
• Napięcie cewki 230V AC: Standardowe napięcie zasilania kompatybilne z większością instalacji przemysłowych i budynkowych w Europie.
• Wskaźnik mechaniczny i LED (czerwony): Stan pracy widoczny od razu – czerwony LED sygnalizuje aktywną cewkę, ułatwiając diagnostykę stanu przekaźnika.
• Przycisk testujący z blokadą: Pozwala na ręczne sprawdzenie działania przekaźnika bez podłączania obciążenia, a blokada zabezpiecza przed przypadkowym wciśnięciem podczas pracy.
• Stopień ochrony IP40: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń i szaf sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej. Posiada oznakowanie CE i jest zaprojektowany zgodnie z międzynarodowymi standardami przemysłowymi (IEC 61810-1).

Zastosowanie

Miniaturowy przekaźnik R4N-23-5230-WTL znajduje zastosowanie w różnych gałęziach przemysłu oraz instalacjach budynkowych, gdzie wymagane jest niezawodne i precyzyjne sterowanie obwodami.

• Sterowanie oświetleniem przemysłowym, taśmami LED i systemami sygnalizacyjnymi.
• Załączanie i wyłączanie obwodów grzewczych, wentylatorów lub pomp w instalacjach HVAC.
• Automatyka budynkowa – sterowanie roletami, bramami garażowymi lub systemami alarmowymi.
• Maszyny i urządzenia przemysłowe do kontroli styczników, elektrozaworów lub siłowników.
• Zastosowania w pojazdach użytkowych – jako elementy układów sterowania klimatyzacją, ogrzewaniem lub oświetleniem.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w suchym i czystym środowisku. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik montować w dedykowanym gnieździe wtykowym (np. GZT4, GZM4 lub GZ4) z zachowaniem odpowiedniej kolejności podłączenia styków (A1/A2 do cewki, zestyki 11-44 do obciążenia). Po montażu należy przeprowadzić test działania przyciskiem testowym, a następnie sprawdzić poprawność załączenia styków. Unikać przeciążania styków powyżej 6A.

FAQ

• Czy przekaźnik jest kompatybilny z gniazdami wtykowymi innych producentów? Tak, zaprojektowany zgodnie z normami przemysłowymi, pasuje do standardowych gniazd wtykowych o szerokości 21,2 mm (np. GZT4, GZM4, GZ4).
• Jaki jest maksymalny prąd obciążenia? Przekaźnik obsługuje maksymalny prąd 6A zarówno dla obciążeń AC (250V), jak i DC (24V).
• Czy przekaźnik posiada ochronę przeciwprzepięciową? Parametry ochrony przeciwprzepięciowej nie zostały podane w danych produktu. Zaleca się stosowanie dodatkowych zabezpieczeń w instalacjach narażonych na przepięcia.
