Przekaźnik przemysłowy 2P 8A 24V DC LZX:PT270024 | LZX:PT270024 Siemens

Alternatywny kod produktu: LZX:PT270024

Opis i Kluczowe Cechy

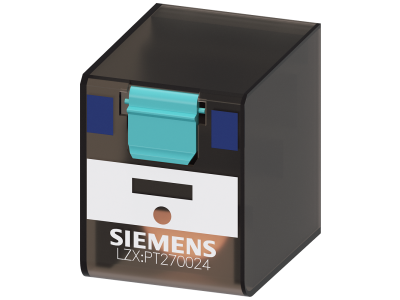

Przekaźnik przemysłowy Siemens SIRIUS LZX:PT270024 to wtykowy przekaźnik 2-biegunowy z dwoma zestykami przełącznymi, zaprojektowany do pracy w obwodach sterowniczych. Prąd znamionowy styków 8A umożliwia bezpieczne przełączanie odbiorników o umiarkowanym obciążeniu, a napięcie cewki 24V DC pozwala na niskonapięciowe sterowanie zgodne z typowymi systemami automatyki. Przystosowany do montażu w podstawach serii LZS, zapewnia elastyczną zabudowę i łatwą wymianę.

• 2 zestyki przełączne (2 x NO/NC): Umożliwiają sterowanie dwoma niezależnymi obwodami oraz separację potencjałów w jednym urządzeniu.
• Prąd znamionowy styków 8 A: Gwarantuje bezpieczną pracę przy przełączaniu obciążeń takich jak cewki styczników, przekaźników pomocniczych czy sygnalizacja.
• Napięcie cewki 24 V DC: Idealne do aplikacji w systemach automatyki budynkowej i przemysłowej z zasilaniem niskonapięciowym.
• Konstrukcja wtykowa: Ułatwia szybką wymianę bez potrzeby odkręcania przewodów, co skraca czas serwisu i modernizacji.
• Współpraca z podstawami LZS: Zapewnia pewne połączenie elektryczne i mechaniczne, a także umożliwia rozszerzenie funkcji (np. dioda, moduł RC).

Zgodność z Normami

Przekaźnik LZX:PT270024 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikację CE. Spełnia wymagania stawiane aparaturze modułowej w zakresie izolacji, wytrzymałości dielektrycznej i trwałości mechanicznej. Dokładne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Dzięki uniwersalnej konstrukcji i parametrom, przekaźnik LZX:PT270024 sprawdzi się w różnorodnych układach sterowania i automatyki.

• Sterowanie oświetleniem, wentylacją lub innymi odbiornikami w rozdzielnicach elektrycznych.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy (np. załączanie lampki kontrolnej) w szafach sterowniczych.
• Separacja galwaniczna obwodów sterowniczych i sygnalizacyjnych w aplikacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w podstawie serii LZS. Przewody należy podłączać do zacisków podstawy zgodnie ze schematem, stosując odpowiednie momenty dokręcania podane w instrukcji producenta. Przekrój przewodów dobierz do spodziewanego prądu (max. 8 A). Po zamontowaniu sprawdź poprawność połączeń.

FAQ

• Czy przekaźnik LZX:PT270024 posiada podświetlenie? Nie. Model LZX:PT270024 nie jest wyposażony we wbudowane podświetlenie ani diodę LED sygnalizującą załączenie cewki. W razie potrzeby można zastosować moduł pomocniczy w podstawie LZS.
• Jaki stopień ochrony ma ten przekaźnik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo przekaźniki wtykowe montowane wewnątrz rozdzielnic mają ochronę IP20 – chronią przed dotknięciem palcem i stałymi ciałami obcymi o średnicy powyżej 12 mm.

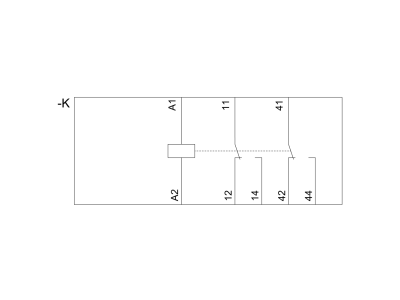

• Jaki jest tryb pracy styków w przekaźniku? Styki są przełączne – każdy z dwóch biegunów posiada zestyk normalnie otwarty (NO) i normalnie zamknięty (NC). W stanie spoczynku (cewka niezasilona) styki NC są zwarte, a NO rozwarte. Po podaniu napięcia na cewkę następuje przełączenie.
