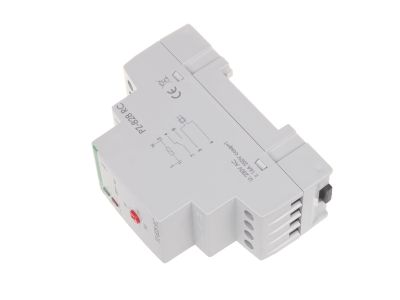

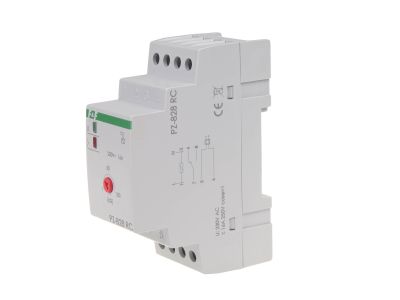

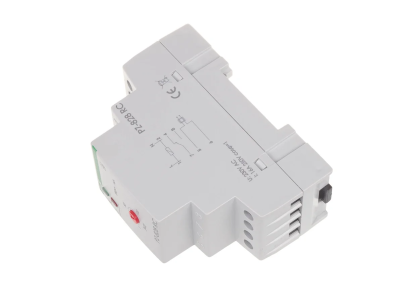

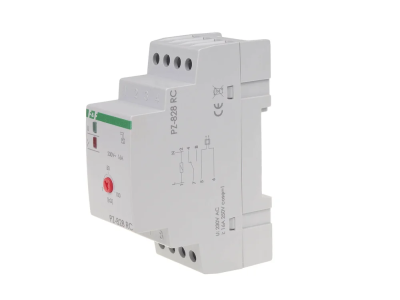

Przekaźnik przelania do kontroli poziomu PZ-828 RC B, montaz na szynie DIN,styk: 1NO/NC 230V | PZ-828RC-B F&F

Alternatywny kod produktu: PZ-828RC B

Opis i Kluczowe Cechy

Przekaźnik przelania PZ-828RC-B to jednostanowe urządzenie do kontroli poziomu cieczy przewodzących prąd elektryczny, przeznaczone do montażu na szynie DIN. Wyposażony w styk przełączny 1NO/NC o obciążalności 16A przy napięciu 230 V AC, umożliwia niezawodne wykrywanie obecności płynów oraz sterowanie sygnalizacją lub odcinaniem dopływu. Regulacja czułości pozwala dostosować próg zadziałania do specyfiki instalacji.

• Styk 1NO/NC: Umożliwia zarówno załączanie, jak i rozłączanie obwodów sygnalizacyjnych, sterujących lub blokad – elastyczność w projektowaniu układów zabezpieczających.
• Obciążalność styków Io 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealna do bezpośredniego sterowania pompami lub zaworami.
• Regulacja czułości: Potencjometr na obudowie pozwala ustawić próg zadziałania w zależności od przewodności cieczy – precyzyjne dopasowanie do warunków instalacji.
• Montaż na szynie TH-35: Szybki i stabilny montaż w standardowej rozdzielnicy modułowej – oszczędność miejsca i czasu instalacji.
• Zasilanie 230 V AC: Standardowe napięcie sieciowe – łatwa integracja z istniejącą instalacją elektryczną bez konieczności stosowania dodatkowych zasilaczy.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowane i wyprodukowane zgodnie z obowiązującymi standardami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Przekaźnik PZ-828RC-B stosowany jest wszędzie tam, gdzie konieczne jest wykrywanie obecności przewodzących cieczy i szybkie reagowanie na zagrożenie zalaniem. Sprawdza się w systemach ochrony przed wodą oraz w automatyce budynkowej.

• Ochrona przed zalaniem w piwnicach, kotłowniach, pralniach i pomieszczeniach technicznych – sygnalizacja lub odcięcie dopływu wody.
• Kontrola poziomu cieczy w zbiornikach, studzienkach i kolektorach ściekowych – sterowanie pompami odwadniającymi.
• Automatyka budynkowa – współpraca z zaworami odcinającymi, sygnalizatorami optycznymi i akustycznymi.
• Zabezpieczenie instalacji w obiektach przemysłowych, handlowych i użyteczności publicznej przed skutkami awarii wodociągowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do eksploatacji urządzeń elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w całej rozdzielnicy. Urządzenie montuje się na szynie TH-35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów powinien być dobrany do prądu obciążenia styków (16 A). Momenty dokręcania zacisków oraz szczegółowe schematy podłączenia należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik jest dostarczany z sondami? Nie, urządzenie nie zawiera sond. Należy je dobrać i zamontować oddzielnie – typowe sondy to pręty lub elektrody wykonane z materiału przewodzącego (np. stali nierdzewnej), instalowane w miejscu wykrywania cieczy.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony nie został podany w karcie katalogowej produktu. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20, co zapewnia ochronę przed dostępem do części niebezpiecznych i przed ciałami stałymi o średnicy powyżej 12 mm.
• Jak regulować czułość przekaźnika? Czułość ustawia się potencjometrem umieszczonym na obudowie. Obrót w prawo zwiększa czułość (urządzenie reaguje na ciecze o niższej przewodności), w lewo – zmniejsza. Zaleca się regulację podczas uruchomienia instalacji, stopniowo zwiększając czułość aż do pewnego wykrywania docelowej cieczy.
