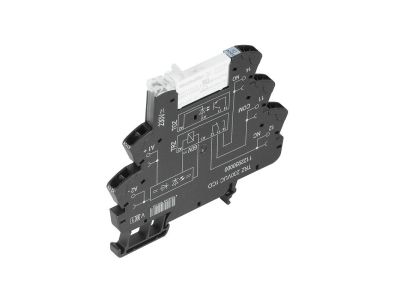

Przekaźnik przełączający TRZ 60VUC 1CO AU | 1123150000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ 60VUC 1CO AU (symbol 1123150000) to uniwersalny przekaźnik modułowy wyposażony w jeden zestaw styków przełącznych (1CO) ze złoceniem (AU). Napięcie cewki 60 V UC (AC/DC) zapewnia elastyczne zasilanie w systemach sterowania. Dzięki stykom pozłacanym przekaźnik gwarantuje niezawodne działanie przy niskich prądach i napięciach, co czyni go idealnym rozwiązaniem w aplikacjach wymagających wysokiej odporności na korozję i stabilności sygnału.

• Napięcie cewki 60 V UC: Uniwersalne zasilanie prądem przemiennym i stałym – ułatwia integrację z różnymi źródłami napięcia bez konieczności stosowania dodatkowych konwerterów.
• Styk przełączny 1CO (SPDT): Jeden zestyk zwierny i rozwierny w jednym module – umożliwia przełączanie obwodów bez potrzeby stosowania dodatkowych przekaźników.
• Styki pozłacane (Au): Zapewniają niezawodne łączenie przy niskich prądach (np. sygnały czujników, wejścia PLC) oraz odporność na utlenianie i korozję w trudnych warunkach atmosferycznych.
• Kompaktowa konstrukcja do montażu na szynie DIN: Standardowa obudowa przystosowana do szybkiego i stabilnego montażu w rozdzielnicach (szyna TH35).
• Wysoka trwałość mechaniczna i elektryczna: Dzięki solidnym materiałom i precyzyjnemu wykonaniu przekaźnik pracuje bezawaryjnie przez długi czas w typowych warunkach eksploatacji.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnemu napięciu cewki i pozłacanym stykom, przekaźnik TRZ 60VUC 1CO AU sprawdza się w wielu aplikacjach sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie odbiornikami o małej mocy – np. sygnalizatorami, zaworami elektromagnetycznymi, diodami LED.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, wentylacją w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i demontaż przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Przekaźnik przeznaczony jest do mocowania na szynie DIN TH35 (zgodnie z ogólną praktyką dla aparatury modułowej). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczaj dopuszczalnego prądu obciążenia styków ani napięcia cewki.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik zadziałania? W standardowej wersji przekaźnik nie ma wbudowanego podświetlenia. Stan zadziałania można określić na podstawie mechanicznej pozycji dźwigni (widocznej przez obudowę) lub za pomocą dodatkowego zewnętrznego wskaźnika (brak w zestawie).
• Jaki jest stopień ochrony obudowy? Dla tego typu przekaźników modułowych standardowo przyjmuje się stopień ochrony IP20 – zapewnia ochronę przed dotykiem. Montaż zalecany jest w rozdzielnicach zamykanych (np. IP40 lub wyższy) w celu zabezpieczenia przed pyłem i wilgocią.
• Jaki jest tryb pracy styku? Styk działa w trybie przełącznym 1CO (SPDT) – jeden wspólny biegun może być połączony z jednym z dwóch pozostałych biegunów (zestyk zwierny lub rozwierny) w zależności od stanu cewki. W stanie spoczynku (bez napięcia) styk powraca do położenia początkowego (zestyk rozwierny jest zamknięty).
