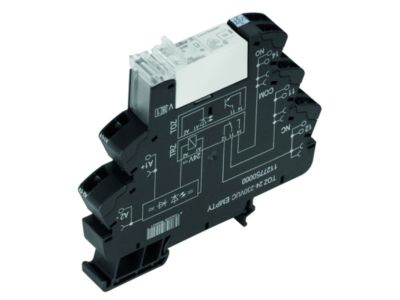

Przekaźnik przełączający TRZ 60VUC 1CO 16A | 1479880000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ o symbolu 1479880000 to komponent przeznaczony do sterowania obwodami elektrycznymi. Urządzenie wyposażono w jeden zestyk przełączny (1CO) o prądzie znamionowym 16 A, co umożliwia bezpieczne łączenie obciążeń w aplikacjach przemysłowych i budynkowych. Napięcie cewki 60 V UC pozwala na współpracę zarówno z napięciem stałym, jak i przemiennym.

• Zestyk 1CO (przełączny): Umożliwia jednoczesne rozłączanie i załączanie dwóch różnych obwodów, co zwiększa elastyczność projektowania układów sterowania.
• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 60 V UC: Uniwersalne napięcie sterowania (AC/DC) upraszcza integrację z różnymi systemami zasilania.
• Kompaktowa konstrukcja: Przeznaczony do montażu na szynie TH35, oszczędza miejsce w rozdzielnicy.
• Niezawodność przełączania: Odpowiedni do aplikacji wymagających częstego łączenia i rozłączania obwodów.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki uniwersalnemu napięciu sterowania i wydajnym stykom przekaźnik TRZ sprawdza się w wielu układach automatyki i sterowania.

• Sterowanie odbiornikami o średniej mocy, takimi jak silniki, pompy czy wentylatory.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i na tablicach synoptycznych.
• Automatyka budynkowa – załączanie oświetlenia, ogrzewania lub systemów wentylacji.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego obwodu (16 A) – zalecany przekrój min. 1,5 mm². Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie sterowania ma ten przekaźnik? Napięcie cewki wynosi 60 V UC, co oznacza, że może być zasilany zarówno napięciem stałym (DC), jak i przemiennym (AC) o tej wartości.
• Jaki typ styku posiada przekaźnik? Jest to jeden zestyk przełączny (1CO) – umożliwia przełączanie pomiędzy dwoma obwodami (wspólny, normalnie otwarty i normalnie zamknięty).
• Jaki jest maksymalny prąd obciążenia styków? Prąd znamionowy wynosi 16 A – tyle może być bezpiecznie przełączane w obwodach rezystancyjnych.
