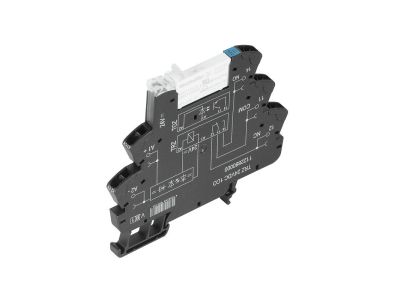

Przekaźnik przełączający TRZ 5VDC 1CO AGSNO | 2152870000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ (symbol 2152870000) to komponent sterowniczy wyposażony w jeden zestyk przełączny (1CO) z cewką o napięciu 5 VDC. Styki wykonane ze srebra z domieszką tlenku cyny (AgSnO) zapewniają wysoką odporność na zgrzewanie i erozję łukową, co przekłada się na długą żywotność w aplikacjach wymagających częstego łączenia. Dzięki niskiemu napięciu sterowania przekaźnik nadaje się do układów niskonapięciowych, zwiększając bezpieczeństwo obsługi.

• Napięcie cewki 5 VDC: umożliwia bezpośrednie sterowanie z układów niskonapięciowych, takich jak PLC, mikrokontrolery czy moduły IoT, bez potrzeby stosowania dodatkowych konwerterów napięcia.
• Styk przełączny 1CO (jeden zestyk przełączny): w jednej obudowie zawiera zarówno styk normalnie otwarty (NO), jak i normalnie zamknięty (NC), co pozwala na elastyczne projektowanie obwodów sterowniczych.
• Materiał styków AgSnO (srebro-tlenek cyny): wysoka odporność na zgrzewanie i migrację materiału – zapewnia stabilną pracę przy dużej liczbie łączeń oraz w obwodach o obciążeniu rezystancyjnym i indukcyjnym.
• Niskie napięcie sterowania: 5 VDC to bezpieczne napięcie w instalacjach niskoprądowych, redukujące ryzyko porażenia i upraszczające spełnienie wymogów ochrony przeciwporażeniowej.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja muszą odbywać się zgodnie z obowiązującymi przepisami oraz instrukcją producenta.

Zastosowanie

Przekaźnik TRZ 2152870000 sprawdza się w układach sterowania niskonapięciowego, gdzie wymagane jest przełączanie obwodów przy napięciu cewki 5 VDC. Znajduje zastosowanie w automatyce przemysłowej, systemach budynkowych oraz w projektach DIY.

• Sterowanie odbiornikami (np. oświetleniem, wentylatorami) za pomocą sygnałów z PLC lub sterowników mikroprocesorowych.
• Impulsowanie cewek styczników, przekaźników większej mocy oraz wejść sterowników PLC w instalacjach niskoprądowych.
• Sygnalizacja stanów pracy – przełączanie obwodów sygnalizacyjnych LED, lamp kontrolnych w szafach sterowniczych.
• Automatyka budynkowa – integracja z czujnikami, inteligentnymi przełącznikami i bramkami IoT (zasilanymi 5 VDC).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 w suchych pomieszczeniach. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia i zgodnie z dokumentacją producenta. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów określa instrukcja dołączona do produktu – przestrzeganie tych wartości gwarantuje pewne połączenie elektryczne i mechaniczną trwałość.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony ma ten przekaźnik? Produkt nie posiada specyfikacji IP w dostarczonych danych. Standardowa aparatura modułowa do szaf sterowniczych charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Zawsze należy instalować go w rozdzielnicy zapewniającej odpowiednią ochronę przed warunkami środowiskowymi.
• Jak działa styk przełączny (1CO) w tym przekaźniku? Styk 1CO (jeden zestyk przełączny) umożliwia przełączanie pomiędzy obwodem normalnie zamkniętym (NC) a normalnie otwartym (NO). W stanie spoczynku (cewka niezasilona) styk NO jest rozwarty, a NC zwarty. Po podaniu napięcia na cewkę (5 VDC) styk przełącza – NO zwierą się, NC rozwiera. Tryb pracy jest zatem przełączny.
