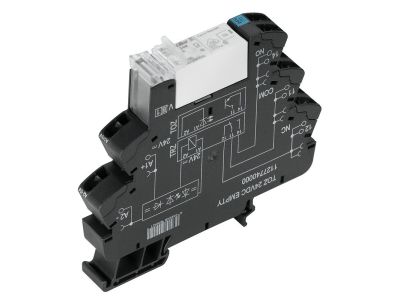

Przekaźnik przełączający TRZ 5VDC 1CO 16A | 1479800000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ o symbolu 1479800000 to niezawodne urządzenie do sterowania obwodami elektrycznymi. Wyposażony w jeden zestaw styków przełącznych 1CO o prądzie znamionowym 16A, umożliwia bezpieczną pracę przy znacznym obciążeniu bez ryzyka przegrzania styków. Cewka przekaźnika zasilana jest napięciem stałym 5VDC, co zapewnia kompatybilność z niskonapięciowymi układami sterowania.

• Styk przełączny 1CO: umożliwia zarówno załączanie, jak i rozłączanie obwodu – elastyczność w aplikacjach sterowania (NO/NC w zależności od stanu cewki).
• Prąd znamionowy styków 16 A: gwarantuje bezpieczne przełączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność styków.
• Napięcie cewki 5 VDC: idealne do współpracy z cyfrowymi sygnałami sterującymi (PLC, sterowniki programowalne) oraz niskonapięciowymi układami automatyki.
• Uniwersalna konstrukcja: przekaźnik przeznaczony do montażu na szynie DIN 35 mm (wymagana odpowiednia podstawka/głowica – zgodnie z dokumentacją producenta).
• Kompaktowy format: oszczędność miejsca w rozdzielnicy i szafie sterowniczej.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach budynkowych i przemysłowych zgodnie z obowiązującymi przepisami. Szczegółowe dane dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik TRZ 1479800000 sprawdza się w szerokim zakresie aplikacji automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie obwodów przy niskim napięciu sterowania.

• Sterowanie oświetleniem i urządzeniami w systemach inteligentnego budynku (BMS).
• Przekazywanie sygnałów sterujących do styczników, przekaźników mocy i siłowników.
• Izolacja galwaniczna między układem sterowania (PLC, sterownik) a obwodem wykonawczym.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przekroje przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków – stosować według specyfikacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizacyjne? Dane katalogowe nie zawierają informacji o podświetleniu. W razie potrzeby zalecamy sprawdzenie dokumentacji technicznej producenta lub wybór modelu z diodą LED.
• Jaki jest stopień ochrony (IP) przekaźnika? Producent nie podaje w danych wejściowych stopnia ochrony. Standardowo dla przekaźników modułowych przyjmuje się IP20, jednak ostateczną informację należy zweryfikować w karcie katalogowej.
• Jaki jest tryb pracy styku? Styk przełączny 1CO (jeden zestaw przełączny) – w stanie spoczynkowym (cewka niezasilona) styki NC (normalnie zamknięte) i NO (normalnie otwarte) są odpowiednio zwarte i rozwarte po podaniu napięcia na cewkę.
