Przekaźnik przełączający TRZ 48VUC 1CO AGSNO | 2153080000 Weidmuller

Opis i Kluczowe Cechy

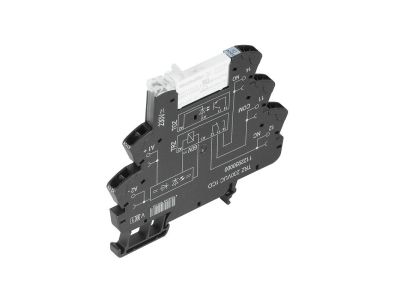

Przekaźnik przełączający TRZ (symbol 2153080000) wyposażony w jeden zestyk przełączny 1CO ze stykami AgSnO. Napięcie cewki 48 V UC pozwala na pracę zarówno w obwodach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania. Dzięki stykom ze srebra z tlenkiem cyny (AgSnO) uzyskano wysoką odporność na zgrzewanie i długą żywotność łączeniową.

• Napięcie cewki 48 V UC: możliwość zasilania zarówno AC, jak i DC – upraszcza dobór źródła i ujednolica zapasy w instalacjach mieszanych.
• Zestyk przełączny 1CO (AgSnO): pozwala na przełączanie między dwoma obwodami, a materiał styków zapewnia niską rezystancję przejścia i odporność na łuk elektryczny.
• Konstrukcja przekaźnika przełączającego: dedykowana do aplikacji wymagających zmiany stanu w jednym z dwóch torów sterowania.
• Napięcie sterowania 48 V UC: kompatybilne z typowymi układami automatyki i sterowania w budynkach oraz przemyśle.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla aparatury łączeniowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik przełączający TRZ znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagana jest zmiana toru sygnału lub zasilania. Sprawdza się zarówno w obwodach sygnalizacyjnych, jak i pomocniczych obwodach zasilania.

• Sterowanie odbiornikami o charakterze rezystancyjnym i indukcyjnym w obwodach pomocniczych.
• Przekazywanie impulsów do styczników, przekaźników pośredniczących lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i rozdzielnicach.
• Układy automatyki budynkowej – przełączanie trybów pracy oświetlenia, wentylacji lub ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilania. Przekrój przewodów dobierz do spodziewanego prądu obciążenia zgodnie z obowiązującymi normami. Dokręcaj śruby zacisków z momentem zgodnym z dokumentacją techniczną producenta.

FAQ

• Jakie napięcie cewki ma przekaźnik TRZ 2153080000? Napięcie cewki wynosi 48 V i jest uniwersalne (UC) – może być zasilane zarówno napięciem przemiennym, jak i stałym.
• Jaki typ styków zastosowano w tym przekaźniku? Zastosowano jeden zestyk przełączny (1CO) ze stykami wykonanymi ze srebra z domieszką tlenku cyny (AgSnO), co zapewnia wysoką trwałość łączeniową i odporność na zgrzewanie.
• Czy przekaźnik może pracować w obwodach prądu stałego? Tak – napięcie cewki 48 V UC umożliwia pracę zarówno przy AC, jak i DC, a styki AgSnO są odpowiednie do obciążeń stałoprądowych przy zachowaniu parametrów znamionowych (należy sprawdzić dopuszczalny prąd i napięcie styków w karcie katalogowej).
