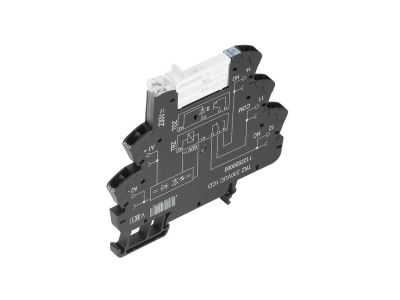

Przekaźnik przełączający TRZ 48VUC 1CO | 1122900000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ o symbolu 1122900000 to element sterowania przeznaczony do aplikacji wymagających niezawodnego przełączania obwodów. Urządzenie wyposażone w jeden zestyk przełączny (1CO) umożliwia realizację funkcji załączania lub rozłączania jednego obwodu przy jednoczesnym przełączeniu drugiego. Zasilany napięciem 48 V UC (uniwersalnym – prąd przemienny i stały), co zwiększa elastyczność w doborze źródła sterowania.

• Napięcie cewki 48 V UC (AC/DC): Możliwość sterowania przekaźnikiem zarówno z obwodów prądu przemiennego, jak i stałego – ułatwia integrację w instalacjach mieszanych.
• Zestyk przełączny 1CO: Jeden zestyk typu changeover pozwala na przełączanie między dwoma obwodami, co jest przydatne w układach przełączania źródeł sygnału lub sterowania naprzemiennego.
• Konstrukcja przekaźnika przełączającego: Zapewnia szybkie i powtarzalne przełączanie styków, odpowiednie do sterowania urządzeniami w szafach sterowniczych i rozdzielnicach.
• Uniwersalne zasilanie (UC): Eliminuje konieczność stosowania oddzielnych przekaźników dla AC i DC – oszczędność miejsca i uproszczenie magazynu.
• Kompaktowa budowa: Przekaźnik przeznaczony do montażu na szynie DIN TH35, co ułatwia instalację w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodność z obowiązującymi normami europejskimi oraz standardem DIN zapewnia bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych. Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik TRZ 48VUC 1CO znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie jednego obwodu pod wpływem sygnału sterującego. Sprawdza się w sterowaniu oraz automatyce budynkowej i przemysłowej.

• Sterowanie oświetleniem, wentylacją lub innymi odbiornikami w systemach automatyki budynkowej – sygnał 48 V UC umożliwia bezpośrednie sterowanie z wyjść PLC lub sterowników.
• Przełączanie sygnałów pomiarowych lub sterujących w szafach sterowniczych – zestyk przełączny pozwala na zmianę stanu obwodu bez przerywania ciągłości.
• Sygnalizacja stanów pracy – możliwość przełączenia między dwoma stanami sygnalizacyjnymi (np. OK/awaria).
• Układy impulsowe do styczników lub przekaźników pomocniczych – jako element buforujący w obwodach 48 V.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Przewody podłączyć zgodnie z oznaczeniami na obudowie, dokręcając zaciski momentem zalecanym przez producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia – dane dotyczące obciążalności styków należy odczytać z karty katalogowej producenta (brak w dostarczonych danych).

FAQ

• Czy przekaźnik posiada podświetlenie LED? W dostępnych danych nie ma informacji o wbudowanym wskaźniku stanu. Należy sprawdzić dokumentację producenta – standardowo przekaźniki tego typu mogą nie mieć podświetlenia, ale istnieją wersje z diodą LED.
• Jaki jest stopień ochrony obudowy? Dla przekaźników modułowych montowanych na szynie DIN w rozdzielnicy typowym stopniem ochrony jest IP20 (ochrona przed dotknięciem palcem). Producent nie podał w danych konkretnej wartości – zalecamy montaż w obudowie o odpowiednim IP dla danego środowiska.
• Jaki tryb pracy styków – normalnie otwarty czy przełączny? Jest to przekaźnik z zestykami przełącznymi (1CO – changeover). Oznacza to, że w stanie spoczynku (cewka niezasilona) jeden obwód jest zwarty (NC – normalnie zamknięty), a drugi rozwarty (NO – normalnie otwarty). Po podaniu napięcia styki przełączają się.
