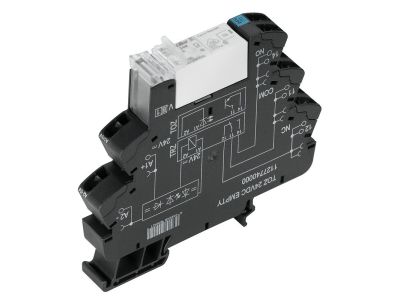

Przekaźnik przełączający TRZ 24VDC 1CO 16A | 1479840000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ (symbol 1479840000) to uniwersalne urządzenie sterownicze przeznaczone do montażu na szynie DIN. Dzięki cewce zasilanej napięciem 24 VDC idealnie współpracuje z układami PLC i sterownikami przemysłowymi. Jeden zestyk przełączny 1CO o prądzie znamionowym 16 A umożliwia bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków.

• Cewka 24 VDC: Zgodność z napięciem typowym dla systemów automatyki i sterowników programowalnych – łatwa integracja w istniejących instalacjach.
• Zestyk przełączny 1CO (1-biegunowy, przełączny): Umożliwia przełączanie między dwoma torami, co pozwala na realizację funkcji załącz/wyłącz lub przełączania sygnałów.
• Prąd znamionowy 16 A: Wysoka obciążalność prądowa zapewnia bezpieczną pracę w obwodach sterowniczych i zasilających bez konieczności stosowania dodatkowych styczników.
• Kompaktowa obudowa na szynę TH35: Oszczędność miejsca w rozdzielnicy i szybki montaż w standardowej szynie DIN.
• Niezawodna konstrukcja: Przystosowany do wielokrotnych cykli łączeniowych – długa żywotność mechaniczna i elektryczna.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry gwarantują bezpieczną eksploatację w typowych warunkach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik przełączający TRZ znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami o prądzie do 16 A, np. silnikami małej mocy, elektrozaworami, oświetleniem.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy (np. załącz/wyłącz, alarm) w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka budynkowa – np. sterowanie bramami, roletami, systemami HVAC z poziomu centrali.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Przekaźnik montuje się na szynie DIN TH35 (35 mm) zgodnie z instrukcją producenta. Przewody należy podłączać do zacisków śrubowych, stosując moment dokręcania oraz przekrój przewodów zgodny z dokumentacją techniczną. Dobierz przekrój przewodów do prądu obciążenia (dla 16 A zalecany min. 1,5 mm² w instalacjach 230 VAC).

FAQ

• Jakie jest napięcie cewki przekaźnika? Cewka przekaźnika TRZ 1479840000 przystosowana jest do napięcia stałego 24 VDC.
• Jaki jest maksymalny prąd obciążenia styków? Zestyk przełączny 1CO wytrzymuje prąd znamionowy 16 A (przy odpowiednim obciążeniu rezystancyjnym).
• Ile styków posiada ten przekaźnik? Jest to przekaźnik z jednym zestyskiem przełącznym (1CO), co oznacza jeden wspólny, jeden normalnie otwarty i jeden normalnie zamknięty.
