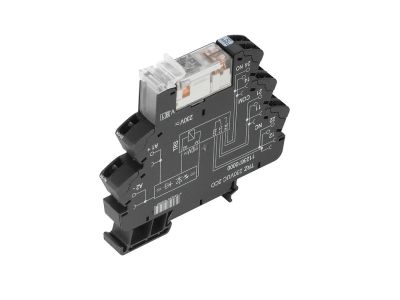

Przekaźnik przełączający TRZ 24-230VUC 2CO AU | 1123940000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ (symbol 1123940000) to uniwersalne urządzenie sterujące zaprojektowane do pracy w szerokim zakresie napięć sterujących 24–230 V UC. Dzięki dwóm zestawom styków przełączających (2CO) umożliwia niezależne przełączanie dwóch obwodów. Styki wykonane w technologii AU (złocone) zapewniają niezawodne łączenie nawet przy bardzo małych prądach i napięciach, co jest kluczowe w aplikacjach sygnalizacyjnych i sterowania niskonapięciowego.

• Napięcie sterujące 24–230 V UC: jeden przekaźnik do różnych napięć AC i DC – redukuje liczbę wariantów w magazynie i upraszcza dobór do instalacji.
• 2 zestawy styków przełączających (2CO): umożliwiają przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność w sterowaniu sygnałami lub małymi odbiornikami.
• Styki pozłacane (AU): zapewniają niską rezystancję styku i wysoką niezawodność w obwodach niskoprądowych (np. sygnalizacja, PLC, bramki logiczne).
• Kompatybilność z typowymi systemami sterowania: może być sterowany bezpośrednio z wyjść przekaźników, styczników, sterowników PLC lub przycisków – bez dodatkowych konwerterów napięcia.
• Kompaktowa konstrukcja: przystosowany do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik TRZ jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i wyposażony w certyfikat CE. Wykonany w technologii gwarantującej niezawodną pracę w typowych warunkach przemysłowych i budynkowych. Ze względu na zróżnicowane aplikacje zawsze należy sprawdzić zgodność z konkretnymi wymaganiami instalacji.

Zastosowanie

Dzięki uniwersalnemu napięciu sterującemu i stykom AU przekaźnik TRZ sprawdza się w wielu miejscach, gdzie wymagana jest precyzyjna, niezawodna sygnalizacja lub sterowanie niskoprądowe.

• Sterowanie sygnalizacją optyczną i akustyczną (diody LED, brzęczyki) w systemach alarmowych i automatyce.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Separacja galwaniczna obwodów sterujących od obwodów zasilających w instalacjach niskonapięciowych.
• Zastosowanie w układach przełączania małych obciążeń rezystancyjnych (np. cewki, zawory) w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika TRZ może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania śrub zacisków stosuj zgodnie z danymi producenta (zwykle 0,5–0,6 Nm dla zacisków śrubowych). Nie przekraczaj dopuszczalnych parametrów pracy podanych na obudowie.

FAQ

• Czy przekaźnik TRZ może być używany do przełączania obwodów 230 V AC? Tak, jednak styki AU są optymalizowane pod kątem małych obciążeń (sygnałowych). W przypadku przełączania prądów >0,5 A zaleca się stosowanie przekaźników ze stykami srebrnymi lub srebrno-cynowymi. Zawsze sprawdź dopuszczalne parametry styków w dokumentacji.
• Jakie napięcie sterujące jest wymagane do poprawnej pracy? Przekaźnik jest przystosowany do napięcia 24–230 V UC (AC/DC). Oznacza to, że zadziała zarówno przy 24 V DC, 48 V AC, 230 V AC, jak i innych wartościach z tego zakresu. Działa bez względu na polaryzację przy DC.
• Czy przekaźnik posiada diodę gaszącą lub ochronę przed przepięciami? Z nazwy nie wynika, aby był wyposażony w dodatkowe układy tłumiące. W zależności od aplikacji (np. sterowanie cewkami) należy rozważyć dodanie zewnętrznych diod lub warystorów.
