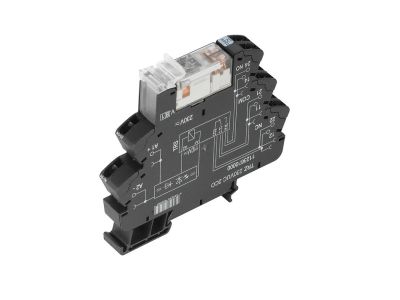

Przekaźnik przełączający TRZ 230VUC 2CO AU | 1123910000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający serii TRZ o symbolu 1123910000 przystosowany do napięcia cewki 230 V AC/DC. Wyposażony w dwa zestawy styków przełącznych (2CO) z pozłacanymi stykami (AU), co zapewnia niezawodne działanie w obwodach sterowania niskoprądowego oraz tam, gdzie wymagana jest wysoka odporność styków na utlenianie i korozję. Uniwersalność zasilania AC/DC ułatwia integrację w instalacjach prądu przemiennego i stałego.

• Napięcie cewki 230 V AC/DC (UC): uniwersalny zasilacz – jeden model do zastosowań zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza magazynowanie i montaż.
• 2 zestawy styków przełącznych (2CO): możliwość niezależnego sterowania dwoma obwodami lub realizacji funkcji przełączania (np. między dwoma źródłami sygnału).
• Styki pozłacane (AU): gwarancja niskorezystancyjnego połączenia przy małych prądach i napięciach, idealne do współpracy z PLC, sterownikami sygnalizacyjnymi i obwodami elektronicznymi.
• Przekaźnik przełączający: dedykowany do aplikacji wymagających zmiany stanu lub przełączania linii, np. w systemach alarmowych, sygnalizacji oraz sterowaniu silników małej mocy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach elektrycznych.

Zastosowanie

Przekaźnik TRZ doskonale sprawdzi się w układach sterowania, automatyki budynkowej oraz wszędzie tam, gdzie wymagana jest pewna transmisja sygnałów niskoprądowych.

• Sterowanie obwodami sygnalizacyjnymi (np. dzwonki, syreny) w instalacjach niskonapięciowych.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Przełączanie linii w systemach alarmowych, automatyce bramowej i kontroli dostępu.
• Realizacja funkcji przełączania w szafach sterowniczych i rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia i zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki oraz styków.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, w modelu TRZ 230VUC 2CO AU nie przewidziano podświetlenia. Napięcie obecności sygnalizowane jest wyłącznie zmianą stanu styków.
• Jaki stopień ochrony ma ten przekaźnik? Standardowo aparatura modułowa montowana w rozdzielnicach wewnętrznych charakteryzuje się stopniem ochrony IP20. Dla konkretnych danych dotyczących tego modelu zalecamy sprawdzenie karty katalogowej producenta.
• Czy styki są pozłacane? Tak, styki wykonane są z pozłacanego materiału (AU – gold plating), co zapewnia niską rezystancję i doskonałą niezawodność przy małych prądach i napięciach.
