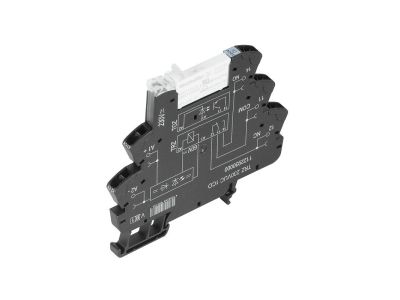

Przekaźnik przełączający TRZ 230VUC 1CO AGSNO | 2153690000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający serii TRZ, oznaczony symbolem 2153690000, przeznaczony do sterowania obwodami elektrycznymi. Wyposażony w jeden zestyk przełączny (1CO) oraz cewkę przystosowaną do napięcia uniwersalnego 230V UC (AC/DC). Styki wykonane w technologii AgSnO zapewniają wysoką trwałość łączeniową i odporność na zużycie nawet przy częstym przełączaniu.

• Styki 1CO (przełączne): Umożliwiają zarówno załączanie, jak i rozłączanie obwodu, a także zmianę kierunku przepływu sygnału – idealne do aplikacji wymagających pracy w układzie NO+NC.
• Materiał styków AgSnO: Gwarantuje stabilną przewodność, zmniejszone ryzyko zarastania i długą żywotność mechaniczną oraz elektryczną w porównaniu do tradycyjnych stopów.
• Napięcie cewki 230V UC (AC/DC): Uniwersalne zasilanie zarówno prądem przemiennym, jak i stałym – upraszcza dobór źródła i eliminuje konieczność stosowania oddzielnych wersji napięciowych.
• Kompaktowa konstrukcja: Przeznaczona do montażu na szynie DIN TH35, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w typowych warunkach przemysłowych i budynkowych. Szczegółowe dane dotyczące zgodności należy zweryfikować w dokumentacji producenta.

Zastosowanie

Dzięki uniwersalnemu napięciu cewki oraz przełącznemu zestykowi, przekaźnik znajduje zastosowanie w szerokim zakresie instalacji sterowniczych i automatyki.

• Sterowanie odbiornikami w obwodach oświetleniowych, wentylacyjnych i grzewczych.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń (załącz/wyłącz/awaria).
• Realizacja prostych układów automatyki budynkowej – przełączanie trybów pracy, bramek logicznych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia we wszystkich biegunach. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed przyłączeniem przewodów należy sprawdzić przekrój i rodzaj żył zgodnie z dokumentacją producenta, a moment dokręcania zacisków dostosować do zastosowanych przewodów. Prace wykonywać zgodnie z obowiązującymi przepisami BHP.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony ma przekaźnik? Standardowo dla tego typu aparatury modułowej przyjmuje się IP20 (zabezpieczenie przed dotykiem palcami). Dokładną wartość należy potwierdzić w karcie katalogowej producenta.
• W jakim trybie pracuje zestyk – NO/NC? Zestyk jest przełączny (1CO, changeover). Oznacza to, że w stanie spoczynku jeden tor jest zwarty (NC), a drugi rozwarty (NO). Po podaniu napięcia na cewkę tory zamieniają się.
