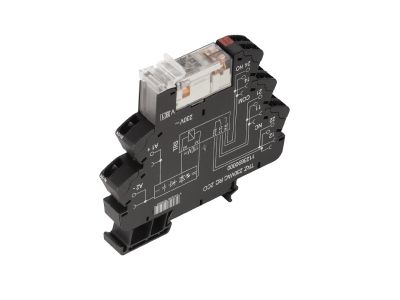

Przekaźnik przełączający TRZ 230VAC RC 2CO | 1123690000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z symbolem 1123690000 (seria TRZ) to element wykonawczy przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wyposażony w cewkę przystosowaną do napięcia 230 V AC oraz dwa styki przełączne (2CO), co zapewnia uniwersalność w sterowaniu obwodami elektrycznymi.

• Cewka 230 V AC: Umożliwia bezpośrednie sterowanie z typowej instalacji oświetleniowej lub gniazd sterujących, eliminując potrzebę stosowania dodatkowych zasilaczy.
• Dwa styki przełączne (2CO): Pozwalają na niezależne przełączanie dwóch obwodów, np. zmiana kierunku obrotów silnika, przełączanie źródeł zasilania lub sygnalizacja.
• Przeznaczony do montażu na szynie TH35 (DIN): Ułatwia szybki i uporządkowany montaż w standardowych rozdzielnicach modułowych.
• Konstrukcja przekaźnika: Zapewnia cichą i bezpieczną pracę w trybie przełączania, odpowiednią do zastosowań w sterowaniu automatyką budynkową.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Przekaźnik przeznaczony jest do pracy w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik przełączający 2CO 230V AC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych.

• Sterowanie oświetleniem – przełączanie grup lamp lub trybów pracy.
• Sterowanie silnikami – zmiana kierunku obrotów (przy odpowiedniej ochronie) lub załączanie/wyłączanie.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach automatyki.
• Sygnalizacja stanu pracy urządzeń – przekazywanie sygnałów do systemów nadzoru.
• Automatyka budynkowa – sterowanie roletami, bramami, wentylacją.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków należy dostosować do zaleceń producenta zawartych w dokumentacji technicznej. Przekrój przewodów powinien być dobrany do prądu obciążenia styków (brak wartości w dokumentacji – stosuj zasady ogólne dla przewodów miedzianych w instalacjach niskiego napięcia).

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony obudowy przekaźnika to IP20 – typowy dla aparatury modułowej montowanej w rozdzielnicach zamykanych.
• Jakie napięcie cewki ma przekaźnik? Napięcie cewki wynosi 230 V AC. Przekaźnik jest przystosowany do bezpośredniego sterowania z sieci 230 V.
• Ile styków zawiera ten przekaźnik i w jakiej konfiguracji? Przekaźnik wyposażony jest w dwa styki przełączne (2CO – zmiana kierunku). Każdy styk może pracować w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC) w zależności od podłączenia.
