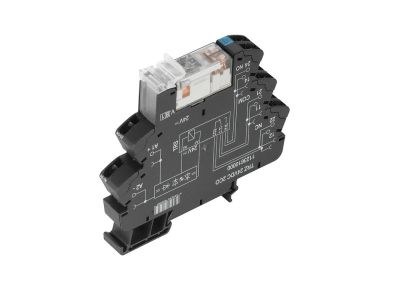

Przekaźnik przełączający TRZ 12VDC 2CO AU | 1123840000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ (symbol 1123840000) to element wykonawczy przeznaczony do montażu w szafach sterowniczych i rozdzielnicach. Zasilany napięciem stałym 12 VDC, wyposażony w dwa zestawy styków przełącznych (2CO) o pozłacanym materiale Au. Dzięki temu idealnie nadaje się do aplikacji niskosygnałowych, gdzie wymagana jest niezawodna łączność przy małych prądach i napięciach.

• Napięcie cewki 12 VDC: kompatybilność z typowymi źródłami napięcia stałego w automatyce i sterowaniu.
• Styki 2CO (dwa przełączne): umożliwiają niezależne przełączanie dwóch obwodów w jednym przekaźniku, oszczędzając miejsce na szynie DIN.
• Materiał styków Au (złoto): gwarantuje niską rezystancję przejścia i odporność na korozję w obwodach sygnałowych, np. w sterownikach PLC.
• Kompaktowa konstrukcja: montaż na szynie TH35 (standard DIN) – brak podanej szerokości modułu, typowo jeden przedział.
• Uniwersalność sterowania: nadaje się do pracy w układach napięcia stałego w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych oraz posiada oznakowanie CE. Zgodność z normami DIN oraz IEC/EN w zakresie aparatury łączeniowej – szczegółowe certyfikaty dostępne na żądanie.

Zastosowanie

Przekaźnik przełączający TRZ 12VDC znajduje zastosowanie w układach sterowania i sygnalizacji, gdzie konieczna jest galwaniczna separacja obwodów oraz przełączanie sygnałów o niskim prądzie.

• Sterowanie odbiornikami oświetleniowymi lub roletami w automatyce budynkowej.
• Impulsy sterujące do styczników, przekaźników pomocniczych lub wejść cyfrowych PLC.
• Sygnalizacja stanów w szafach sterowniczych (przełączanie lampek, wyświetlaczy).
• Izolacja i przełączanie obwodów pomiarowych w aplikacjach laboratoryjnych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy umieścić na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (w przypadku styków – maksymalny prąd zależy od konkretnej aplikacji, brak danych producenta). Zaciski dokręcaj momentem podanym w dokumentacji producenta (typowy zakres 0,5–0,8 Nm). Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie styku.

FAQ

• Jakie jest napięcie cewki tego przekaźnika? Napięcie cewki wynosi 12 VDC – zasilanie stałe.
• Ile styków przełącznych posiada przekaźnik? Posiada dwa zestawy styków przełącznych (2CO).
• Czy styki są pozłacane? Do czego służy taka powłoka? Styki wykonane są z materiału Au (złoto) – zapewnia to niezawodne łączenie w obwodach niskoprądowych (np. 5 mA), gdzie standardowe styki mogą ulec zasiarczeniu. Przekaźnik jest dedykowany do obwodów sygnałowych, a nie do bezpośredniego załączania dużych odbiorników.
