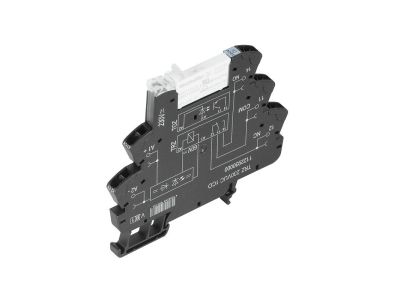

Przekaźnik przełączający TRZ 120VUC 1CO AGSNO | 2153580000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający serii TRZ, oznaczony symbolem 2153580000, przeznaczony do uniwersalnego sterowania obwodami przy napięciu cewki 120 V UC (AC/DC). Wyposażony w jeden zestyk przełączny (1CO) ze srebrno-cynowo-tlenkowymi stykami (AgSnO), które zapewniają odporność na erozję i długą żywotność mechaniczną oraz łączeniową. Kompaktowa obudowa przystosowana do montażu w standardowych rozdzielnicach modułowych.

• Napięcie cewki 120 V UC (AC/DC): uniwersalny zakres sterowania – jeden model do pracy zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza dobór i magazynowanie.
• 1 zestyk przełączny (1CO): umożliwia przełączanie jednego obwodu – idealny do sygnalizacji, załączania odłączania lub wyboru trybu pracy.
• Styki AgSnO (srebro-cyna-tlenek): wysoka odporność na zjawisko erozji i przywierania przy obciążeniach rezystancyjnych i indukcyjnych, co zwiększa niezawodność i trwałość przekaźnika.
• Montaż na szynie TH35: standardowe mocowanie w rozdzielnicach i szafach sterowniczych, szybki i bezproblemowy montaż.

Zgodność z Normami

Przekaźnik jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach budynkowych i przemysłowych zgodnie z wymaganiami bezpieczeństwa.

Zastosowanie

Uniwersalny przekaźnik przełączający sprawdza się w różnorodnych aplikacjach sterowniczych, gdzie wymagana jest separacja galwaniczna i precyzyjne przełączanie obwodów.

• Sterowanie odbiornikami oświetleniowymi, grzewczymi i wentylacyjnymi w automatyce budynkowej.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy (np. zadziałania, alarmu, trybu ręcznego/automatycznego).
• Separacja galwaniczna w układach pomiarowych i kontrolnopomiarowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie TH35 (DIN) w pozycji zapewniającej swobodny przepływ powietrza. Moment dokręcania przewodów oraz przekrój żył dobrać zgodnie z dokumentacją producenta. Nieużywane zaciski należy zabezpieczyć przed przypadkowym zwarciem.

FAQ

• Czy przekaźnik działa na napięciu stałym i przemiennym? Tak, cewka przekaźnika jest przystosowana do napięcia uniwersalnego 120 V UC (Universal Current), co oznacza pracę zarówno przy zasilaniu AC, jak i DC (np. 120 V AC lub 120 V DC).
• Jaki materiał styków zastosowano i czy jest odporny na obciążenia indukcyjne? Styki wykonane są z AgSnO (srebro-cyna-tlenek). Charakteryzują się wysoką odpornością na erozję i przywieranie, dzięki czemu dobrze sprawdzają się przy obciążeniach rezystancyjnych oraz umiarkowanych indukcyjnych.
• Jaki stopień ochrony ma przekaźnik? Czy można go montować w trudnych warunkach? Dla aparatury modułowej standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dostępem palcem). Urządzenie należy montować w rozdzielnicy lub szafie sterowniczej zapewniającej co najmniej taki sam stopień ochrony przed wilgocią i pyłem.
