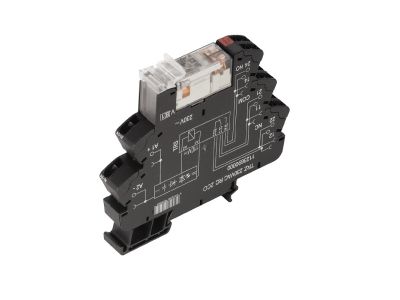

Przekaźnik przełączający TRZ 120VAC RC 2CO AU | 1123920000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ 120VAC RC 2CO AU (nr kat. 1123920000) to profesjonalny komponent do sterowania sygnałami, wyposażony w dwie pary styków przełącznych z pozłacaną powłoką (AU). Dzięki temu zapewnia niezawodne przełączanie niskonapięciowych i niskoprądowych obwodów przy napięciu cewki 120 V AC.

• Typ styków: 2 styki przełączne (2CO) – umożliwiają realizację zarówno załączania, jak i rozłączania obwodów w jednym urządzeniu, zwiększając elastyczność sterowania.
• Powłoka styków: Pozłacana (AU) – zapewnia niską rezystancję styku i odporność na korozję, idealna do małosygnałowych aplikacji niskoprądowych.
• Napięcie cewki: 120 V AC – dedykowane do standardowych obwodów sterowania napięciem przemiennym.
• Przeznaczenie: Do precyzyjnego przełączania sygnałów – stosowany w układach automatyki, sterowania i sygnalizacji.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich (oznakowanie CE) oraz standardy DIN dotyczące przekaźników elektromagnetycznych, zapewniając bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowej konstrukcji i pozłacanym stykom, przekaźnik TRZ znajduje zastosowanie w układach wymagających niezawodnego przełączania małych sygnałów, takich jak sterowanie stycznikami, przekaźnikami pośredniczącymi, wejściami PLC, a także w sygnalizacji.

• Sterowanie sygnałami niskoprądowymi: Przełączanie sygnałów czujników, przycisków, termostatów w automatyce przemysłowej.
• Impulsy do styczników i przekaźników: Jako element pośredniczący w układach sterowania obwodami mocy.
• Sygnalizacja i alarmy: W systemach ostrzegawczych i sygnalizacji stanów awaryjnych.
• Automatyka budynkowa: Sterowanie oświetleniem, roletami, bramami w aplikacjach niskonapięciowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać zgodnie z obciążeniem styków i obowiązującymi normami. Moment dokręcania śrub zacisków oraz parametry podstawki – zgodnie z dokumentacją producenta. Zaleca się stosowanie odpowiedniej podstawki przekaźnikowej zapewniającej bezpieczne połączenie.

FAQ

• Jaki jest stopień ochrony przekaźnika? Standardowo przekaźniki montowane wewnątrz rozdzielnic mają stopień ochrony IP20 od strony zacisków. Dokładne dane znajdują się w karcie katalogowej produktu.
• Czy przekaźnik ma podświetlenie? Nie, model TRZ 120VAC RC 2CO AU nie posiada wbudowanego podświetlenia. Stan cewki można monitorować za pomocą zewnętrznej diody sygnalizacyjnej.
• Jaki jest tryb pracy styków? Styki są przełączne (2CO) – każdy zestaw zawiera jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC) styk względem wspólnego.
