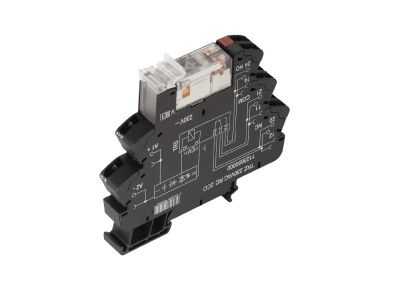

Przekaźnik przełączający TRZ 120VAC RC 2CO | 1123680000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRZ 120VAC RC 2CO (symbol 1123680000) to komponent przeznaczony do sterowania obwodami elektrycznymi w instalacjach przemysłowych i budynkowych. Wyposażony w dwa zestawy przełączne (2CO), co umożliwia jednoczesną zmianę stanu dwóch niezależnych obwodów przy każdym załączeniu cewki. Cewka przystosowana do napięcia 120 V AC – parametr ten gwarantuje kompatybilność z popularnymi napięciami sieciowymi oraz niskie zużycie energii w trybie czuwania.

• Styki przełączne 2CO: Umożliwiają zarówno zwieranie, jak i rozwieranie dwóch obwodów w jednym impulsie sterującym, co upraszcza projektowanie układów automatyki.
• Napięcie cewki 120 V AC: Pozwala na bezpośrednie sterowanie z typowych obwodów oświetleniowych lub gniazd bez konieczności stosowania transformatorów pomocniczych.
• Konstrukcja przełączająca (changeover): Daje możliwość przełączania obciążeń między dwoma źródłami lub zmiany trybu pracy odbiornika bez dodatkowych styczników.
• Kompaktowa obudowa: Zajmuje mało miejsca w szafie sterowniczej, co jest istotne przy gęstej zabudowie aparatury modułowej.
• Wysoka trwałość mechaniczna: Przekaźnik zaprojektowany do częstego łączenia – odpowiedni do aplikacji wymagających wielokrotnych cykli przełączeń w ciągu doby.

Zgodność z Normami

Przekaźnik spełnia wymogi europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Aparatura jest przeznaczona do montażu w rozdzielnicach zgodnie z zasadami sztuki inżynierskiej i obowiązującymi przepisami.

Zastosowanie

Dzięki uniwersalnym stykom 2CO i napięciu cewki 120 V AC, przekaźnik TRZ znajduje zastosowanie w wielu układach sterowania i sygnalizacji.

• Sterowanie oświetleniem strefowym lub awaryjnym – przełączanie trybu pracy w zależności od sygnału z czujek.
• Impulsowe załączanie i wyłączanie styczników, przekaźników pomocniczych oraz cewek siłowników w szafach sterowniczych.
• Sygnalizacja stanów pracy maszyn (np. zmiana koloru lampki sygnalizacyjnej przy zmianie trybu).
• Automatyka budynkowa – przełączanie obwodów wentylacji, żaluzji lub ogrzewania w funkcji czasu lub czujników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków należy dostosować do zaleceń producenta dokumentacji technicznej. Przekrój przewodów dobierz zgodnie z normami do prądu obciążenia, nie przekraczając wartości granicznych dla listew zaciskowych. Zachowaj odstępy izolacyjne i wentylację wokół obudowy.

FAQ

• Czy przekaźnik ma podświetlenie LED? W dostępnych danych producenta nie zawarto informacji o wyposażeniu w podświetlenie – przekaźnik TRZ 120VAC RC 2CO nie jest w standardzie oferowany z diodą sygnalizacyjną.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicach typowym stopniem jest IP20 (ochrona przed dotykiem narzędziem). Producent nie podał konkretnej wartości dla tego modelu – podczas montażu należy zapewnić osłonę przed przypadkowym kontaktem.
• Jaki jest tryb pracy styków? Styki pracują w trybie przełącznym (changeover/CO). Oznacza to, że przy braku napięcia na cewce jeden zestyk (NO) jest rozwarty, a drugi (NC) zwarty. Po podaniu napięcia następuje przełączenie – NO zwierają się, NC rozwierają.
