Przekaźnik przełączający TRS 60VUC 2CO AU | 1123770000 Weidmuller

Opis i Kluczowe Cechy

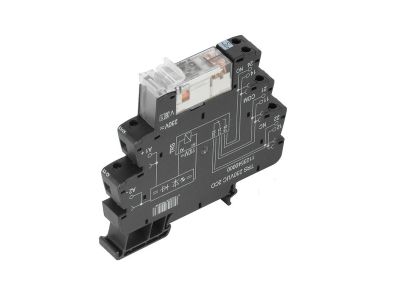

Przekaźnik przełączający oznaczony symbolem TRS 60VUC 2CO AU (indeks 1123770000) to uniwersalny komponent do zastosowań w automatyce i sterowaniu. Wyposażony w cewkę przystosowaną do napięcia 60 V AC/DC oraz dwa zestawy styków przełącznych z pozłacaną warstwą (AU), zapewnia niezawodne przełączanie nawet w obwodach o bardzo niskich napięciach i prądach. Kompaktowa konstrukcja umożliwia łatwą integrację w rozdzielnicach i szafach sterowniczych.

• Napięcie cewki 60 V UC (AC/DC): uniwersalne zasilanie umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, co ułatwia stosowanie w instalacjach mieszanych oraz migrację między systemami.
• Dwie pary styków przełącznych (2CO): elastyczność w sterowaniu dwoma niezależnymi obwodami lub przełączaniu między źródłami/odbiornikami bez konieczności stosowania dodatkowych przekaźników.
• Pozłacane styki (AU): wysoka odporność na korozję i utlenianie, co gwarantuje stabilną rezystancję styków przy niskich napięciach i prądach – idealne do aplikacji sygnalizacyjnych i sterowania z przekaźników PLC.
• Trwałość i niezawodność: przekaźnik zaprojektowany do długotrwałej pracy w warunkach przemysłowych, z zachowaniem powtarzalności przełączania.
• Łatwy montaż: zaciski śrubowe umożliwiają pewne i trwałe podłączenie przewodów o przekroju dobranym do obciążenia.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki uniwersalnemu napięciu cewki i pozłacanym stykom przekaźnik TRS 60VUC 2CO AU sprawdza się w wielu aplikacjach automatyki przemysłowej i budynkowej, gdzie wymagana jest wysoka niezawodność przy małych sygnałach.

• Sterowanie sygnalizacją optyczną i akustyczną – niezawodne przełączanie niskonapięciowych obwodów LED i diod sygnalizacyjnych.
• Impulsy sterujące dla styczników, przekaźników mocy oraz wejść PLC – styki pozłacane minimalizują ryzyko zawodności przy niskich prądach.
• Separacja galwaniczna obwodów sterujących od wykonawczych w szafach sterowniczych – zwiększenie bezpieczeństwa i eliminacja zakłóceń.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, żaluzji lub ogrzewania w systemach inteligentnego domu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekaźnik instaluje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu obciążenia oraz wymagań normy instalacyjnej. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta – dla typowych zacisków wynosi on zazwyczaj 0,5–0,6 Nm. Po zamontowaniu sprawdzić poprawność działania w warunkach bez napięcia.

FAQ

• Jakie jest napięcie cewki i czy może być zasilane zarówno prądem stałym, jak i przemiennym? Napięcie cewki wynosi 60 V UC (universal current), co oznacza możliwość pracy zarówno na napięciu stałym (DC), jak i przemiennym (AC) w zakresie dopuszczalnym przez producenta.
• Ile styków i w jakiej konfiguracji posiada przekaźnik? Przekaźnik wyposażony jest w dwa zestawy styków przełącznych (2CO), czyli 2 pary styków NO/NC. Umożliwia to niezależne przełączanie dwóch obwodów lub zwieranie/rozwieranie w zależności od potrzeb.
• Do jakich zastosowań szczególnie polecane są pozłacane styki (AU)? Styki pozłacane są idealne do aplikacji, w których występują niskie napięcia (np. 5–24 V) i niskie prądy (np. mA), takich jak sygnalizacja, wejścia PLC, czujniki czy przekaźniki interfejsowe. Złoto zapobiega korozji i gwarantuje stabilną rezystancję przy słabych sygnałach.
