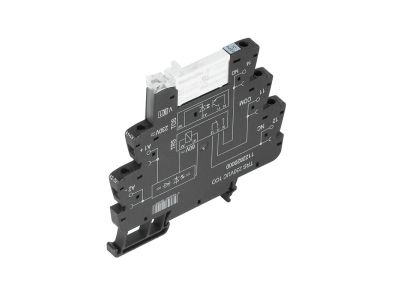

Przekaźnik przełączający TRS 48VUC 1CO AGSNO | 2153060000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS 48VUC 1CO AGSNO (symbol 2153060000) to uniwersalny element łączeniowy przeznaczony do sterowania obwodami w automatyce i elektrotechnice. Napięcie cewki 48 V UC (Universal Current) umożliwia zasilanie zarówno napięciem stałym (DC), jak i przemiennym (AC), co zwiększa elastyczność zastosowań. Jeden zestyk przełączny (1CO) ze stykami wykonanymi ze stopu srebra z tlenkiem cyny (AgSnO) zapewnia wysoką odporność na erozję łukową i długą żywotność.

• Napięcie cewki 48 V UC: Możliwość sterowania napięciem stałym lub przemiennym – łatwa integracja z różnymi systemami sterowania.
• Zestyk przełączny 1CO: Umożliwia przełączanie jednego obwodu (NO/NC) – uniwersalność w aplikacjach sygnalizacyjnych i sterowniczych.
• Styki AgSnO (srebro-tlenek cyny): Wysoka odporność na łuk elektryczny i niska rezystancja styków – długa i niezawodna praca w cyklach łączeniowych.
• Kompaktowa konstrukcja: Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych – oszczędność miejsca na szynie.
• Uniwersalność napięcia sterującego: 48 V AC/DC – uproszczenie projektowania instalacji mieszanych.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt jest zgodny z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC). Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Dzięki elastycznemu napięciu cewki i trwałym stykom AgSnO, przekaźnik TRS 48VUC 1CO sprawdza się w szerokim zakresie aplikacji przemysłowych i budynkowych.

• Sterowanie sygnalizacją świetlną i dźwiękową w układach automatyki.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych oraz wejść sterowników PLC.
• Zastosowanie w systemach HVAC, oświetleniu awaryjnym i rozdzielnicach sterowniczych.
• Separacja galwaniczna obwodów sterowniczych od obwodów wykonawczych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu obciążenia zgodnie z dokumentacją producenta. Zalecany moment dokręcania śrub zacisków oraz typ szyny montażowej (TH35/DIN) określa karta katalogowa. W przypadku montażu w rozdzielnicy pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych.

FAQ

• Czy przekaźnik TRS 48VUC 1CO AGSNO może być sterowany napięciem stałym i przemiennym? Tak, oznaczenie UC (Universal Current) informuje, że cewka jest przystosowana zarówno do napięcia stałego (DC), jak i przemiennego (AC) o wartości 48 V.
• Jaki jest materiał styków i jakie ma zalety? Styki wykonane są ze stopu srebra z tlenkiem cyny (AgSnO). Zapewnia to wysoką odporność na erozję łukową, niską rezystancję styku i długą żywotność mechaniczną i elektryczną.
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
