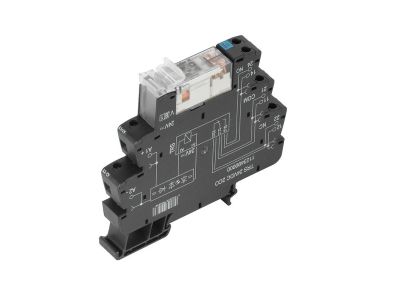

Przekaźnik przełączający, TRS 24VDC 2CO TERMSERIES, 8A, złącza śrubowe, AgNi | 1123490000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z serii TERMSERIES, oznaczony symbolem 1123490000, to element wykonawczy z dwoma zestykami przełącznymi (2CO) wykonanymi ze stopu srebra i niklu (AgNi). Prąd trwały 8 A oraz napięcie sterowania 24 V DC zapewniają niezawodne przełączanie w obwodach sterowniczych. Dzięki złączom śrubowym gwarantuje pewne i trwałe połączenie przewodów.

• Liczba styków: 2 zestyk przełączny (2CO) – umożliwia przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność aplikacji.
• Znamionowe napięcie sterowania: 24 V DC ±20% – dopuszcza szeroki zakres napięcia sterowania, co ułatwia integrację z różnymi systemami automatyki.
• Prąd trwały: 8 A – pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Materiał styków: AgNi (srebro-nikiel) – zapewnia wysoką odporność na zużycie i stabilność przełączania przy prądach znamionowych.
• Złącze śrubowe: gwarantuje solidne i łatwe podłączenie przewodów, odporne na wibracje.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Przekaźnik przełączający TRS 24VDC znajduje zastosowanie w systemach sterowania maszyn, rozdzielnicach oraz automatyce budynkowej. Dzięki dwóm zestykom przełącznym idealnie nadaje się do sterowania sygnalizacją, napędami czy przekaźnikami mocy.

• Sterowanie odbiornikami – przełączanie obwodów oświetleniowych, grzewczych lub wentylacyjnych.
• Impulsy do styczników i przekaźników – zastosowanie w układach logicznych PLC jako element wykonawczy.
• Sygnalizacja – przełączanie sygnałów świetlnych lub akustycznych w szafach sterowniczych.
• Automatyka budynkowa – sterowanie roletami, bramami czy systemami HVAC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu 8 A. Moment dokręcania złączy śrubowych stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik jest wyposażony w diodę gaszącą lub podświetlenie? W dostarczonym modelu nie przewidziano diody gaszącej ani podświetlenia. Należy stosować zewnętrzne zabezpieczenia przeciwprzepięciowe w zależności od obciążenia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia ochrony IP w karcie katalogowej. Standardowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20, co oznacza ochronę przed dotykiem palcem (brak ochrony przed wodą).
• Jaki zakres napięcia sterowania jest dopuszczalny? Znamionowe napięcie sterowania wynosi 24 V DC z tolerancją ±20%, co oznacza dopuszczalny zakres od 19,2 V do 28,8 V DC. Napięcie poza tym zakresem może uszkodzić cewkę.
