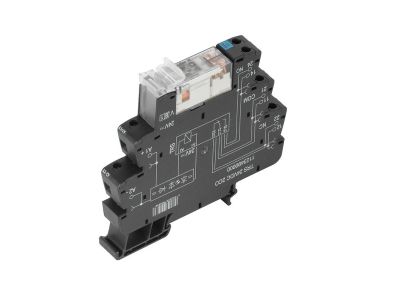

Przekaźnik przełączający TRS 24VDC 2CO AU | 1123730000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS 24VDC (symbol 1123730000) z serii TERMSERIES to moduł przekaźnikowy wyposażony w dwa styki przełączne (CO) z pozłacanymi stykami AgNi 5µm Au. Przy znamionowym napięciu sterującym 24 V DC (±20%) i prądzie ciągłym 8 A zapewnia stabilne łączenie obwodów sterowniczych. Złącze śrubowe ułatwia pewne i szybkie podłączenie przewodów.

• 2 styki przełączne (CO) AgNi 5µm Au: Pozłacane styki gwarantują niską rezystancję styków i odporność na korozję, co przekłada się na długą żywotność nawet przy niskich prądach i napięciach.
• Prąd ciągły 8 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Znamionowe napięcie sterujące 24 V DC (±20%): Kompatybilne z typowymi źródłami napięcia stałego w szafach sterowniczych i systemach automatyki.
• Złącze śrubowe: Pewne i łatwe do ponownego okablowania połączenie, odpowiednie dla przewodów o przekroju dostosowanym do prądu znamionowego.
• Modułowa obudowa serii TERMSERIES: Przystosowana do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z wymaganiami dyrektywy LVD oraz EMC.

Zastosowanie

Przekaźnik TRS 24VDC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowniczych przy napięciu stałym. Dzięki pozłacanym stykom sprawdza się także w aplikacjach niosignalowych.

• Sterowanie siłownikami, elektrozaworami i napędami w systemach automatyki przemysłowej.
• Separacja galwaniczna i dopasowanie poziomów napięć w układach sterowania programowalnego (PLC).
• Sygnalizacja stanów pracy (w tym niskonapięciowa) w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w automatyce budynkowej (sterowanie oświetleniem, żaluzjami, bramami).

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać do złącz śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu ciągłego 8 A oraz warunków środowiskowych (temperatura, rodzaj obciążenia).

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizacyjne? W dostępnych danych nie podano informacji o podświetleniu. W razie potrzeby należy dobrać moduł z odpowiednią sygnalizacją optyczną z tej samej serii.
• Jaki stopień ochrony ma ten przekaźnik? Podobnie jak większość modułów przekaźnikowych do szyn DIN, urządzenie przeznaczone jest do montażu w rozdzielnicach o stopniu ochrony min. IP20 (ochrona przed palcami). Dokładna wartość IP nie została podana przez producenta.
• Czy styki są normalnie otwarte czy zamknięte? Przekaźnik posiada styki przełączne (CO – changeover), co oznacza, że jeden styk jest normalnie otwarty (NO), a drugi normalnie zamknięty (NC) względem wspólnego. Użytkownik wybiera odpowiednią konfigurację przy podłączaniu.
