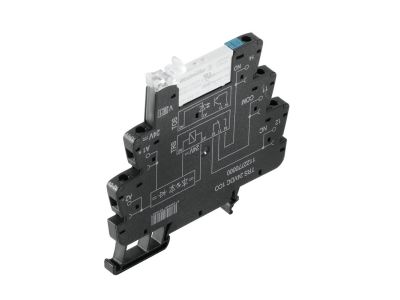

Przekaźnik przełączający TRS 24VDC 1COAU C1D2 | 1984630000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS (symbol 1984630000) przystosowany do napięcia cewki 24 V DC. Wyposażony w jeden zestaw styków przełącznych (1 CO) ze złoconymi powierzchniami (AU – gold flash), co zapewnia pewne działanie nawet przy bardzo małych obciążeniach i sygnałach niskonapięciowych. Dzięki przełącznemu układowi styków umożliwia komutację pomiędzy dwoma obwodami w jednym urządzeniu.

• Napięcie cewki 24 V DC: bezpośrednia współpraca z typowymi zasilaczami sterowania, przekaźnikami PLC oraz systemami automatyki budynkowej.
• Styk przełączny 1 CO (zmieniający): możliwość przełączania między dwoma torami – jedna para styków zastępuje zarówno styk NO, jak i NC.
• Złocone styki (AU – gold flash): gwarantują niską rezystancję styku i odporność na korozję przy obciążeniach sygnałowych, idealne do sterowania stycznikami, przekaźnikami pomocniczymi i wejściami PLC.
• Kompaktowa budowa (typ przekaźnika modułowego): pozwala na oszczędność miejsca w rozdzielnicy i łatwą integrację z inną aparaturą na szynie TH35 (jeśli przewidziano w obudowie).
• Uniwersalne oznaczenie TRS: ułatwia identyfikację w projektach oraz zamienność z innymi przekaźnikami tej serii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących dyrektyw UE. Oznaczony znakiem CE, co potwierdza zgodność z europejskimi normami bezpieczeństwa i kompatybilności. Stosowanie zgodnie z przeznaczeniem gwarantuje niezawodną i bezpieczną pracę.

Zastosowanie

Przekaźnik przełączający TRS 24VDC 1COAU sprawdza się wszędzie tam, gdzie wymagana jest separacja galwaniczna oraz przełączanie obwodów sterowniczych i sygnałowych.

• Sterowanie cewkami styczników i przekaźników mocy w szafach sterowniczych.
• Konwersja sygnałów w systemach PLC – odbieranie sygnałów z czujników i przekazywanie ich do modułów wejściowych.
• Sygnalizacja stanów pracy i alarmów poprzez przełączanie obwodów sygnalizacyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, urządzeniami HVAC w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej – stosuj się do zaleceń producenta dotyczących momentu dokręcania śrub zaciskowych. Przekrój przewodów dobierz do prądu obciążenia (zgodnie z danymi technicznymi cewki i styków). Po zamontowaniu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Jakie jest napięcie cewki przekaźnika? Napięcie cewki wynosi 24 V DC. Można je zasilać bezpośrednio z typowego zasilacza sterowniczego lub modułu PLC.
• Czy styki są pozłacane? Tak, oznaczenie AU (gold flash) w symbolu 1COAU informuje o złoconych powierzchniach stykowych. Zapewnia to pewne stykanie przy bardzo małych prądach i napięciach, charakterystycznych dla obwodów sygnałowych.
• Do jakich obciążeń najlepiej nadaje się ten przekaźnik? Ze względu na złocone styki jest idealny do obciążeń sygnałowych (np. sterowanie PLC, przekaźniki pomocnicze), a także do niewielkich obciążeń rezystancyjnych i indukcyjnych (zgodnie z katalogiem producenta). Do większych mocy należy stosować przekaźniki z odpowiednio dobranymi stykami.
