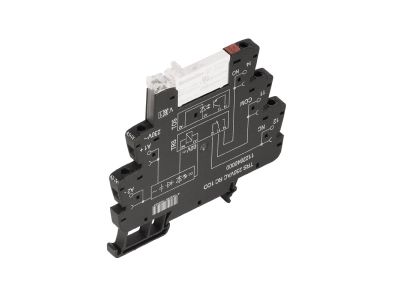

Przekaźnik przełączający TRS 230VACRC 1CO C1D2 | 1984600000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS 230VACRC (symbol 1984600000) wyposażony w cewkę napięcia 230 V AC oraz jeden zestyk przełączny (1CO). Konstrukcja przystosowana do montażu na szynie TH35 umożliwia instalację w standardowych rozdzielnicach modułowych. Dzięki napięciu cewki 230 V AC przekaźnik może być bezpośrednio sterowany z obwodów oświetleniowych lub gniazd wtykowych.

• Cewka 230 V AC: Umożliwia podłączenie bezpośrednio do instalacji elektrycznej bez konieczności stosowania dodatkowego zasilacza.
• Zestyk przełączny 1CO (SPDT): Pozwala na przełączanie obwodu – jeden styk NO i jeden NC w jednym module, co daje elastyczność w sterowaniu odbiornikami.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicy, zgodny z powszechnym standardem DIN.
• Kompaktowa obudowa modułowa: Oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Przekaźnik TRS 230VACRC został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik przełączający TRS 230VACRC sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów sterowanych napięciem 230 V AC. Dzięki zestykowi przełącznemu może realizować zarówno załączanie, jak i rozłączanie odbiorników.

• Sterowanie oświetleniem, roletami, bramami lub wentylacją w automatyce budynkowej.
• Impulsowe załączanie styczników i przekaźników wyższego rzędu w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń (np. załączanie lampki sygnalizacyjnej przy wyłączonym odbiorniku).
• Współpraca z programowalnymi sterownikami PLC jako element wykonawczy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (max. prąd styków nie jest podany w danych – należy kierować się danymi producenta widocznymi na etykiecie). Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną dostarczoną z urządzeniem. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające.

FAQ

• Czy produkt posiada oznaczenie CE? Tak, produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE.
• Jaki stopień ochrony ma ten przekaźnik? Dla aparatury modułowej montowanej na szynie TH35 wewnątrz rozdzielnicy typowym stopniem ochrony jest IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Dokładna wartość dla konkretnego egzemplarza może być podana na etykiecie – zawsze montuj w obudowie o odpowiedniej klasie szczelności.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Styk jest przełączny (1CO), oznacza to, że zawiera zarówno styk normalnie otwarty (NO), jak i normalnie zamknięty (NC). W stanie spoczynku cewki NO jest rozwarty, a NC zwarty. Po podaniu napięcia na cewkę stany się odwracają.
