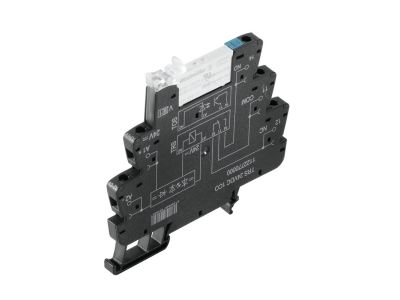

Przekaźnik przełączający TRS 12VDC 1CO AGSNO | 2152880000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS o symbolu 2152880000 to komponent do układów sterowania, wyposażony w cewkę 12 VDC i jeden zestyk przełączny 1CO (NO/NC). Styki wykonane z materiału AgSnO (srebro-cyna-tlenek) zapewniają wysoką odporność na zgrzewanie i długą żywotność łączeniową. Sprawdza się w aplikacjach wymagających niezawodnego przełączania obwodów przy napięciu cewki 12 V.

• Napięcie cewki 12 VDC: kompatybilność z systemami niskonapięciowymi, zasilaczami i sterownikami PLC – łatwa integracja z istniejącą instalacją.
• Zestyk przełączny 1CO (NO/NC): elastyczność w sterowaniu – możliwość przełączania między obwodem normalnie otwartym a zamkniętym.
• Styki AgSnO: wysoka odporność na zgrzewanie i erozję, co przekłada się na długą żywotność mechaniczną i elektryczną, nawet przy częstych łączeniach.
• Konstrukcja przełączająca: dedykowana do sygnalizacji, sterowania siłownikami, stycznikami oraz wejść/wyjść w układach automatyki.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikację CE. Spełnia wymagania stawiane komponentom automatyki instalacyjnej, zapewniając bezpieczne użytkowanie w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Przekaźnik przełączający TRS 12VDC 1CO AgSnO znajduje zastosowanie w szerokim zakresie układów sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie odbiornikami w obwodach pomocniczych rozdzielnic elektrycznych.
• Generowanie impulsów sterujących do styczników, przekaźników wykonawczych lub wejść PLC.
• Sygnalizacja stanu urządzeń – przełączanie obwodów sygnalizacyjnych LED, lamp czy brzęczyków.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w oparciu o sygnały niskonapięciowe 12 V.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik typowo montowany jest na szynie DIN 35 mm (TH35) w rozdzielnicach. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczać dopuszczalnych parametrów obciążenia styków – brak tych danych w karcie katalogowej wymaga weryfikacji przed zastosowaniem w konkretnym obwodzie.

FAQ

• Jakie jest napięcie cewki tego przekaźnika? Napięcie cewki wynosi 12 VDC – przeznaczony do pracy w obwodach niskiego napięcia stałego.
• Jaki typ styku posiada przekaźnik? Jest to zestyk przełączny 1CO (jeden zestyk NO/NC), umożliwiający zarówno zwieranie, jak i rozwieranie obwodu.
• Czy przekaźnik nadaje się do sterowania z PLC? Tak, napięcie cewki 12 VDC jest powszechnie stosowane w układach PLC i sterownikach – wymagane jest jedynie zapewnienie odpowiedniego prądu sterującego.
