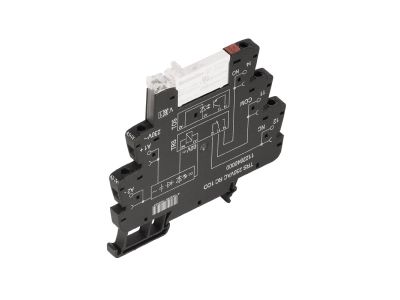

Przekaźnik przełączający TRS 120VACRC 1COAU C1D2 | 1984640000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS z cewką 120 V AC i zintegrowanym układem RC (tłumik przepięć) to kompaktowe rozwiązanie do zastosowań sygnałowych i sterowniczych. Wyposażony w jeden zestyk przełączny (1CO) ze stykami pozłacanymi (Au), zapewnia niezawodne przełączanie nawet przy niskich prądach i napięciach. Symbol katalogowy: 1984640000.

• Cewka 120 V AC z układem RC: Zintegrowany obwód tłumiący redukuje przepięcia powstające przy wyłączaniu cewki, chroniąc elementy sterujące i wydłużając żywotność przekaźnika.
• 1 zestyk przełączny (1CO – ChangeOver): Umożliwia przełączanie pomiędzy dwoma obwodami w jednym styku, co pozwala na realizację funkcji NO/NC bez konieczności stosowania dwóch oddzielnych zestyków.
• Styki pozłacane (Au): Gwarantują stabilne połączenie elektryczne przy niskich prądach (typowo ≤10 mA) i napięciach, co jest kluczowe w aplikacjach sygnałowych, czujnikach czy wyjściach PLC.
• Kompaktowa obudowa modułowa: Zajmuje minimalną przestrzeń w szafie sterowniczej, idealna do montażu na szynie TH35 (DIN) w rozdzielnicach i puszkach.
• Uniwersalność zastosowań: Doskonały do separacji galwanicznej oraz interfejsowania między układami niskonapięciowymi a obwodami sterowania 120 V AC.

Zgodność z Normami

Przekaźnik TRS jest zgodny z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do instalacji w środowiskach przemysłowych i bytowych, zgodnie ze standardami DIN dla aparatury modułowej. (Szczegółowe numery norm dostępne w dokumentacji producenta).

Zastosowanie

Przekaźnik przełączający TRS z cewką 120 V AC sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów lub małych obciążeń przy separacji galwanicznej.

• Sterowanie sygnałami z czujników indukcyjnych, pojemnościowych i fotoelektrycznych w automatyce przemysłowej.
• Interfejsowanie między wyjściami PLC (24 V DC) a obwodami wykonawczymi 120 V AC – separacja napięciowa i dopasowanie poziomów.
• Przełączanie obwodów sygnalizacji (lampki, dzwonki, buzzery) w szafach sterowniczych i panelach operatorskich.
• Zastosowanie w systemach automatyki budynkowej do sterowania oświetleniem, roletami lub bramami przy użyciu napięcia 120 V AC.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub puszce instalacyjnej. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – typowo dla styków sygnałowych zaleca się przewody o przekroju 0,14–2,5 mm². Upewnij się, że napięcie cewki (120 V AC) odpowiada parametrom sieci sterującej.

FAQ

• Czy przekaźnik ma diodę LED sygnalizującą stan cewki? W dostępnych danych nie wskazano obecności wbudowanej diody LED. Należy sprawdzić dokumentację producenta dla konkretnej wersji (oznaczenie C1D2 może sugerować inną konfigurację).
• Jaki stopień ochrony (IP) ma przekaźnik? Producent nie podaje klasy IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią).
• Czy styki są zwierne (NO) czy rozwierne (NC)? Przekaźnik wyposażony jest w jeden zestyk przełączny (1CO), który w zależności od stanu cewki może pełnić funkcję zarówno NO (normalnie otwarty), jak i NC (normalnie zamknięty). Tryb pracy określa się poprzez odpowiednie podłączenie wyprowadzeń.
