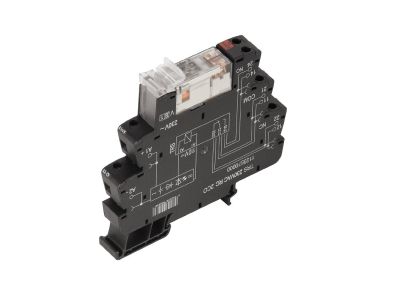

Przekaźnik przełączający TRS 120VAC RC 2CO AU | 1123800000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający TRS 120VAC RC 2CO AU (symbol 1123800000) to komponent wyposażony w dwa zestawy styków przełącznych (2CO) oraz styki pozłacane (AU). Przeznaczony do montażu na szynie DIN TH35, zapewnia niezawodne przełączanie obwodów w instalacjach sterowniczych i automatyce.

• Napięcie cewki 120 V AC: umożliwia bezpośrednie sterowanie z typowych obwodów napięcia przemiennego bez konieczności stosowania dodatkowych zasilaczy.
• 2 styki przełączne (2CO): oferują możliwość przełączania dwóch niezależnych obwodów (NO+NC) w jednej obudowie, co oszczędza miejsce na szynie.
• Styki pozłacane (Au): gwarantują stabilne przewodzenie przy niskich prądach i napięciach, minimalizują ryzyko korozji oraz zapewniają długą żywotność w aplikacjach sygnałowych.
• Konstrukcja przekaźnika przełączającego: dedykowana do sterowania odbiornikami, podawania impulsów do styczników/przekaźników oraz interfejsów PLC.
• Kompatybilność z szyną DIN TH35: ułatwia szybki i uporządkowany montaż w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada oznakowanie CE. Produkt zaprojektowano zgodnie z obowiązującymi standardami bezpieczeństwa i niezawodności w instalacjach elektrycznych.

Zastosowanie

Uniwersalny przekaźnik przełączający sprawdza się w różnorodnych układach automatyki przemysłowej i budynkowej:

• Sterowanie odbiornikami (oświetlenie, wentylacja, pompy) w rozdzielnicach.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy i alarmów w szafach sterowniczych.
• Separacja galwaniczna obwodów sterujących od wykonawczych w automatyce budynkowej.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego obciążenia (zgodnie z normami niskonapięciowymi).

FAQ

• Czy przekaźnik ma wbudowane podświetlenie (LED) cewki? W dostępnych danych nie ma informacji o podświetleniu. Należy założyć, że dioda kontrolna nie wchodzi w skład standardowego wyposażenia tego modelu.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podał konkretnego stopnia ochrony. Typowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). W razie potrzeby należy zastosować dodatkowe osłony.
• Czy styki działają w trybie przełącznym (change-over)? Tak, oznaczenie 2CO oznacza dwa niezależne styki przełączne – każdy zawiera jeden zestyk normalnie zamknięty (NC) i jeden normalnie otwarty (NO) z wspólnym stykiem.
